  1. 事前準備
  2. 機器の設置
    ご返却準備
  3. 到着した機器のご確認

    インターネット接続設定にあたり、設定ガイドと同梱の機器について以下のいずれをお受け取りか、ご確認いただけますでしょうか

    写真の機器が1台届いた方
    （機器の型番がRT-500XXの方）

    写真の機器が1台届いた方（機器の型番がRT-500XXの方）
    機器の接続方法を見る

    写真の機器が1台届いた方
    （機器の型番がRT-400XXの方）
    ※PR-500XXの方もこちら

    写真の機器が1台届いた方（機器の型番がRT-400XXの方）
    機器の接続方法を見る

    設定ガイドのみ届いた方

    設定ガイドのみ届いた方
    機器の接続方法を見る

    機器が2台届いた方

    機器が2台届いた方
    機器の接続方法を見る

    写真の機器が１台届いた方

    写真の機器が１台届いた方
    機器の接続方法を見る
    届いた1台の機器が分からない方はこちら
    閉じる
    インターネット
    接続設定
  4. 設定でお困りの方へ

コラボ光 サービス転用 コラボ光 設定ガイド - Step3 設定でお困りの方へ Vol.3-B インターネット接続設定

Windowsをご利用中の方 インターネット接続設定について

※手順は一例です。お客さまのご利用環境により画面表示や操作が異なる場合があります。

手順1

ONUとパソコンを接続されたお客さま向け1
ONUとパソコンを接続されたお客さま向け2

①【Windows設定画面】を表示
A スタート → B 設定 → C ネットワークとインターネット の順でクリック

手順2

ONUとパソコンを接続されたお客さま向け3
ONUとパソコンを接続されたお客さま向け4

②【新しい設定画面】を表示
D ダイヤルタップ → E 新しい接続を設定する の順でクリック

手順3

  • ONUとパソコンを接続されたお客さま向け5

    ③F インターネットに接続します → G 次へ をクリック

手順4

  • ONUとパソコンを接続されたお客さま向け6

    ④H ブロードバンド（PPPoE）をクリック

手順5

  • ONUとパソコンを接続されたお客さま向け7

    ⑤ご契約のプロバイダー情報を入力（※）した後、I 接続をクリック
    ※プロバイダー情報については「3-1 ご契約プロバイダーからお届けの書類」を参照し「ユーザー名」に接続アカウント、「パスワード」に接続パスワードを入力し、「このパスワードを記憶する」にチェックを入れてください
    「組織名」はプロバイダー名などを任意で入力ください

手順6

  • ONUとパソコンを接続されたお客さま向け8

    ⑥インターネット接続画面にて、インターネット接続が確認できたら、J 閉じるをクリック

Windowsのバージョンがわからない方はこちら
Windowsのバージョン確認方法

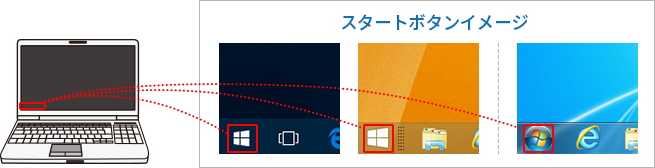

  • スタートボタンを右クリック
    (画面の左下をご確認ください。)
    Windowsのバージョン確認方法01

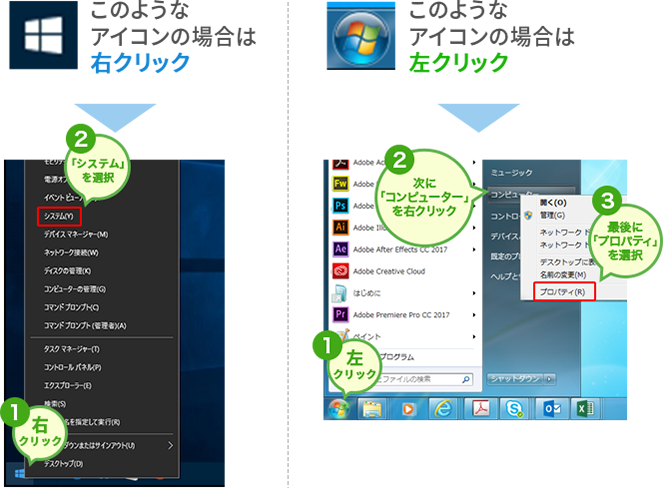

  • メニューから「システム」を選択
    Windowsのバージョン確認方法02

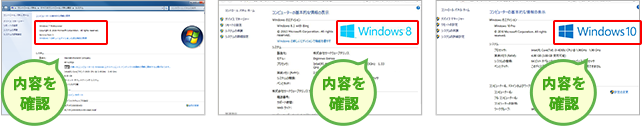

  • 表示された内容をご確認ください。
    Windowsのバージョン確認方法03
閉じる
戻る
設定が完了したので次へ
機器の名称などが分からない方はこちら
戻る
ご説明中に記載の機器名称について
CTU
CTU
加入者網終端装置
機器の側面ステッカーに｢100M」「S」または「H」・「2004W」と記載している機器です。
詳しく確認
ONU
ONU
機器の側面ステッカーに「GE-PON」と記載がある機器です。
詳しく確認
ホームゲートウェイ
ホームゲートウェイ
機器の側面ステッカーに
PR-500KI　PR-500MI
RT-500KI　RT-500MI
と記載している機器です。機器の色は黒です。
詳しく確認
無線LANカード
無線LANカード
機器のステッカーに
SC-40NE
SC-40NE「2」
と記載している機器です。
詳しく確認
VDSL
VDSL
機器の側面ステッカーに
VDSL<N>B-100E
VDSL<S>B-100E
記載している機器です。
詳しく確認
ひかり電話VoIPアダプター
ひかり電話VoIPアダプター
機器の側面ステッカーに
AD-100SE AD-100KI
AD-101SE AD-200SE　AD-200NE
と記載している機器です。
詳しく確認
LANポート
LANポート
LANケーブルを繋ぐポートです。着脱の際は、ツメの方向にご注意ください。
LANケーブル
LANケーブル
機器同士・パソコンを繋ぐケーブルです。着脱の際は必ず、ツメ部分を押しながら行ってください。
色や長さは異なる場合がございます。
WANポート
WANポート
LANケーブルを繋ぐポートです。形状はLANポートと同じです。
UNIポート
UNIポート
LANケーブルを繋ぐポートです。形状はLANポートと同じです。ONUとCTUの接続に使用します。
電話機ポート
電話機ポート(LINEポート)
各機器に電話機を繋ぐポートです。
着脱の際は、ツメの方向にご注意ください。
電話機コード
電話機コード
電話機と各機器を繋ぐケーブルです。
LANケーブルより小さい形状です。着脱の際は必ず、ツメ部分を押しながら行ってください。
LINEポート
（VDSLモデム）
LINEポート（VDSLモデム）
モジュラージャックとVDSLモデムを繋ぐポートです。接続は電話機コードを使用します。
LINEポート
（ONU、ホームゲートウェイ）
LINEポート（ONU、ホームゲートウェイ）
光コンセントとONUまたはホームゲートウェイを繋ぐポートです。接続は光コードを使用します。

CTUについて

CTU（加入者網終端装置)は機器の側面ステッカーに｢100M」「S」または「H」・「2004W」と記載している機器です。以下のような見た目です。
100Mと記載があるもの
100Mと記載があるもの
Sと記載があるもの
Sと記載があるもの
Hと記載があるもの
Hと記載があるもの
2004Wと記載があるもの
Hと記載があるもの

ONUについて

ONU(光回線終端装置)は機器の側面ステッカーに「GE-PON」と記載がある機器です。以下のような見た目です。
ONUについて1
ONUについて2

ホームゲートウェイ

ホームゲートウェイは機器の側面ステッカーにPR-500KI　PR-500MI　RT-500KI　RT-500MI　と記載している機器です。以下のような見た目です。
ONU一体型
PR-500KI　PR-500MI
単体型
RT-500KI　RT-500MI

無線LANカード

機器のステッカーに
SC-40NE
SC-40NE「2」
と記載している機器です。以下のような見た目です。
無線LANカード
ホームゲートウェイに装着してご利用いただきます。
装着方法については、説明動画の中で説明させていただきます。ガイドに従い、設定作業をお進めください。

VDSL

VDSLは機器の側面ステッカーに　VDSL<N>B-100Ea　VDSL<S>B-100E　または　VH-100E<EX-S>　VH-100E<EX-N>　VH-100<2>E<EX-N>　VH-100<2>E<EX-S>　VDSL<N>A-100E　と記載している機器です。以下のような見た目です。
フレッツ 光ネクストで届く機器
VDSL<N>B-100E VDSL<S>B-100E

ひかり電話VoIPアダプター

ひかり電話VoIPアダプターは機器の側面ステッカーにAD-100SE AD-100KI　AD-101SE AD-200SE　AD-200NEと記載している機器です。
AD-100SE
AD-100SE
AD-100KI
AD-100KI
AD-101SE
AD-101SE
AD-200SE
AD-200SE
AD-200NE
AD-200NE
閉じる 戻る
１台の機器が届いた方は
お手元の機器がいずれの機器かご確認ください。

機器の側面のステッカーをご確認ください。

単体型・RT-500KI/RT-500MI

以下の記載がある場合

  • ■ 単体型・RT-500KI
  • ・RT-500MI
こちらへ
単体型・RT-400NE/RT-400KI/RT-400MI

以下の記載がある場合

  • ■ 単体型・RT-400NE
  • ・RT-400KI
  • ・RT-400MI
こちらへ
ONU一体型 PR-500KI/PR-500MI

以下の記載がある場合

  • ■ ONU一体型・PR-500KI
  • ・PR-500MI
こちらへ
VDSL<N>B-100E VDSL<S>B-100E

以下の記載がある場合

  • ・VDSL<N>B-100E
  • ・VDSL<S>B-100E
こちらへ
閉じる
