  1. 事前準備
  2. 機器の設置
    ご返却準備
  3. 到着した機器のご確認

    インターネット接続設定にあたり、設定ガイドと同梱の機器について以下のいずれをお受け取りか、ご確認いただけますでしょうか

    写真の機器が1台届いた方
    （機器の型番がRT-500XXの方）

    写真の機器が1台届いた方（機器の型番がRT-500XXの方）
    機器の接続方法を見る

    写真の機器が1台届いた方
    （機器の型番がRT-400XXの方）
    ※PR-500XXの方もこちら

    写真の機器が1台届いた方（機器の型番がRT-400XXの方）
    機器の接続方法を見る

    設定ガイドのみ届いた方

    設定ガイドのみ届いた方
    機器の接続方法を見る

    機器が2台届いた方

    機器が2台届いた方
    機器の接続方法を見る

    写真の機器が１台届いた方

    写真の機器が１台届いた方
    機器の接続方法を見る
    届いた1台の機器が分からない方はこちら
    閉じる
    インターネット
    接続設定
  4. 設定でお困りの方へ

コラボ光 サービス転用 コラボ光 設定ガイド - Step3 設定でお困りの方へ Vol.17 インターネット接続設定

ひかり電話（コラボ光ひかり電話を含む）をご契約されていますか？

契約している

コラボ光+コラボひかり電話 IP電話サービス「光電話」
こちらへ

契約していない

コラボ光
こちらへ
ひかり電話（コラボ光ひかり電話を含む）を
契約しているか分からない方はこちら
ご契約事業者から、以下のご契約書類が
届いているかご確認ください。

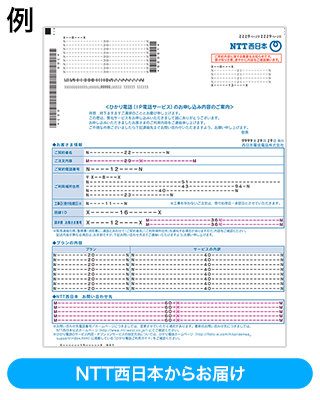

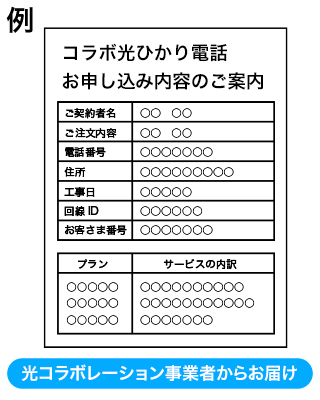

光コラボレーション事業者からお届け NTT西日本からお届け
閉じる
戻る
機器の名称などが分からない方はこちら
戻る
ご説明中に記載の機器名称について
CTU
CTU
加入者網終端装置
機器の側面ステッカーに｢100M」「S」または「H」・「2004W」と記載している機器です。
詳しく確認
ONU
ONU
機器の側面ステッカーに「GE-PON」と記載がある機器です。
詳しく確認
ホームゲートウェイ
ホームゲートウェイ
機器の側面ステッカーに
PR-500KI　PR-500MI
RT-500KI　RT-500MI
と記載している機器です。機器の色は黒です。
詳しく確認
無線LANカード
無線LANカード
機器のステッカーに
SC-40NE
SC-40NE「2」
と記載している機器です。
詳しく確認
VDSL
VDSL
機器の側面ステッカーに
VDSL<N>B-100E
VDSL<S>B-100E
記載している機器です。
詳しく確認
ひかり電話VoIPアダプター
ひかり電話VoIPアダプター
機器の側面ステッカーに
AD-100SE AD-100KI
AD-101SE AD-200SE　AD-200NE
と記載している機器です。
詳しく確認
LANポート
LANポート
LANケーブルを繋ぐポートです。着脱の際は、ツメの方向にご注意ください。
LANケーブル
LANケーブル
機器同士・パソコンを繋ぐケーブルです。着脱の際は必ず、ツメ部分を押しながら行ってください。
色や長さは異なる場合がございます。
WANポート
WANポート
LANケーブルを繋ぐポートです。形状はLANポートと同じです。
UNIポート
UNIポート
LANケーブルを繋ぐポートです。形状はLANポートと同じです。ONUとCTUの接続に使用します。
電話機ポート
電話機ポート(LINEポート)
各機器に電話機を繋ぐポートです。
着脱の際は、ツメの方向にご注意ください。
電話機コード
電話機コード
電話機と各機器を繋ぐケーブルです。
LANケーブルより小さい形状です。着脱の際は必ず、ツメ部分を押しながら行ってください。
LINEポート
（VDSLモデム）
LINEポート（VDSLモデム）
モジュラージャックとVDSLモデムを繋ぐポートです。接続は電話機コードを使用します。
LINEポート
（ONU、ホームゲートウェイ）
LINEポート（ONU、ホームゲートウェイ）
光コンセントとONUまたはホームゲートウェイを繋ぐポートです。接続は光コードを使用します。

CTUについて

CTU（加入者網終端装置)は機器の側面ステッカーに｢100M」「S」または「H」・「2004W」と記載している機器です。以下のような見た目です。
100Mと記載があるもの
100Mと記載があるもの
Sと記載があるもの
Sと記載があるもの
Hと記載があるもの
Hと記載があるもの
2004Wと記載があるもの
Hと記載があるもの

ONUについて

ONU(光回線終端装置)は機器の側面ステッカーに「GE-PON」と記載がある機器です。以下のような見た目です。
ONUについて1
ONUについて2

ホームゲートウェイ

ホームゲートウェイは機器の側面ステッカーにPR-500KI　PR-500MI　RT-500KI　RT-500MI　と記載している機器です。以下のような見た目です。
ONU一体型
PR-500KI　PR-500MI
単体型
RT-500KI　RT-500MI

無線LANカード

機器のステッカーに
SC-40NE
SC-40NE「2」
と記載している機器です。以下のような見た目です。
無線LANカード
ホームゲートウェイに装着してご利用いただきます。
装着方法については、説明動画の中で説明させていただきます。ガイドに従い、設定作業をお進めください。

VDSL

VDSLは機器の側面ステッカーに　VDSL<N>B-100Ea　VDSL<S>B-100E　または　VH-100E<EX-S>　VH-100E<EX-N>　VH-100<2>E<EX-N>　VH-100<2>E<EX-S>　VDSL<N>A-100E　と記載している機器です。以下のような見た目です。
フレッツ 光ネクストで届く機器
VDSL<N>B-100E VDSL<S>B-100E

ひかり電話VoIPアダプター

ひかり電話VoIPアダプターは機器の側面ステッカーにAD-100SE AD-100KI　AD-101SE AD-200SE　AD-200NEと記載している機器です。
AD-100SE
AD-100SE
AD-100KI
AD-100KI
AD-101SE
AD-101SE
AD-200SE
AD-200SE
AD-200NE
AD-200NE
閉じる 戻る
１台の機器が届いた方は
お手元の機器がいずれの機器かご確認ください。

機器の側面のステッカーをご確認ください。

単体型・RT-500KI/RT-500MI

以下の記載がある場合

  • ■ 単体型・RT-500KI
  • ・RT-500MI
こちらへ
単体型・RT-400NE/RT-400KI/RT-400MI

以下の記載がある場合

  • ■ 単体型・RT-400NE
  • ・RT-400KI
  • ・RT-400MI
こちらへ
ONU一体型 PR-500KI/PR-500MI

以下の記載がある場合

  • ■ ONU一体型・PR-500KI
  • ・PR-500MI
こちらへ
VDSL<N>B-100E VDSL<S>B-100E

以下の記載がある場合

  • ・VDSL<N>B-100E
  • ・VDSL<S>B-100E
こちらへ
