ルータ設定

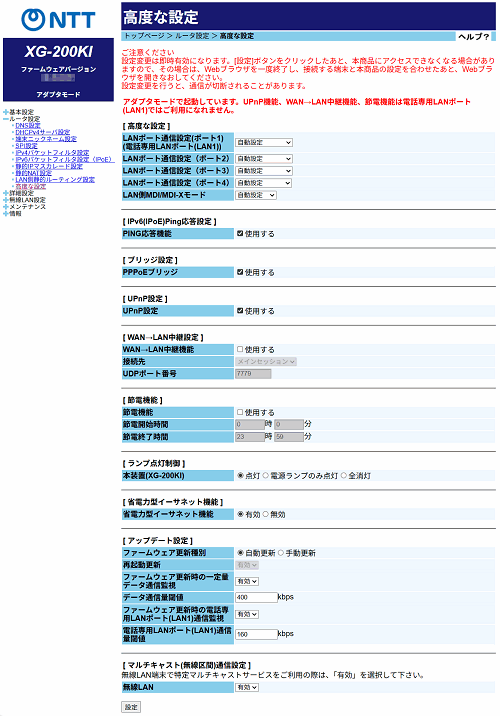

高度な設定

ご契約により「Web設定」画面（設定項目）が異なる場合があります。

高度な設定をします。

設定変更は即時に有効となります。[設定]をクリックしたあと、本商品にアクセスできなくなる場合がありますので、その場合は、Webブラウザを一度終了し、接続する端末と本商品の設定を合わせたあと、Webブラウザを開き直してください。
設定変更を行うと、通話・通信が切断されることがあります。

アダプタモードで起動しています。UPnP機能、WAN→LAN中継機能、節電機能は電話専用LANポート(LAN1)ではご利用になれません。

※ 「Web設定」画面に表示されているボタンについての説明は こちら

［高度な設定］

LANポート通信設定(ポート1)(電話専用LANポート(LAN1))（初期値：自動設定）

電話専用LANポート(LAN1)の通信を「自動設定」「100Mbps 全二重」「100Mbps 半二重」から選択します。
特別な理由がない限り、「自動設定」でご使用ください。他の設定でご使用の場合、サービスに影響が発生する場合があります。

「自動設定」

電話専用LANポート(LAN1)の伝送速度/伝送モードを自動で設定します。

「100Mbps 全二重」

電話専用LANポート(LAN1)の伝送速度を100Mbps、伝送モードを全二重に設定します。

「100Mbps 半二重」

電話専用LANポート(LAN1)の伝送速度を100Mbps、伝送モードを半二重に設定します。

LANポート通信設定(ポート2～ポート3)（初期値：自動設定）

LAN2～LAN3ポート通信を「自動設定」「100Mbps 全二重」「100Mbps 半二重」から選択します。
通常は自動設定で使用します。

「自動設定」

LAN2～LAN3ポートの伝送速度/伝送モードを自動で設定します。

「100Mbps 全二重」

LAN2～LAN3ポートの伝送速度を100Mbps、伝送モードを全二重に設定します。

「100Mbps 半二重」

LAN2～LAN3ポートの伝送速度を100Mbps、伝送モードを半二重に設定します。

LANポート通信設定(ポート4)（初期値：自動設定）

LAN4ポートの通信速度を選択します。
通常は自動設定で使用します。

「自動設定」

LAN4ポートの伝送速度を自動で設定します。

「5Gbps」

LAN4ポートの伝送速度を5Gbpsに設定します。

「2.5Gbps」

LAN4ポートの伝送速度を2.5Gbpsに設定します。

「1000Mbps」

LAN4ポートの伝送速度を1000Mbpsに設定します。

「100Mbps」

LAN4ポートの伝送速度を100Mbpsに設定します。

LAN側MDI/MDI-Xモード （初期値：自動設定）

LANポートをMDI-Xに固定するか、自動切り替えにするかを選択します。
設定単位は、4ポート一括です。設定するとLAN1～LAN4のすべてのポートが同じ動作となります。
特別な理由がない限り、「自動設定」でご使用ください。他の設定でご使用の場合、サービスに影響が発生する場合があります。

「自動設定」

LANポートをMDI-X/MDI自動切り替えに設定します。

「MDI-X固定」

LANポートをMDI-X固定に設定します。

［IPv6(IPoE)Ping応答設定］

PING応答機能（初期値：使用する）

WAN側から本商品に対するPINGに応答するか、応答しないかを設定します。
「使用する」に設定すると、WAN側から本商品へのPINGに応答します。

［ブリッジ設定］

PPPoEブリッジ（初期値：使用する）

PPPoEブリッジを使用する場合にチェックします。
「使用する」に設定すると、 PPPoE(PPP over Ethernet)プロトコルを搭載しているパソコンやゲーム機などを接続できます。

［UPnP設定］

UPnP設定（初期値：使用する）

UPnPを使用する場合にチェックします。
UPnPを「使用する」に設定すると、UPnPが必須のサービスやアプリケーションを利用できます。 また、UPnPを使用する場合は、パソコンの設定も必要です。
詳細は、「機能一覧」-「UPnP」を参照してください。

［WAN→LAN中継設定］

WAN側に接続されたパソコンなどから、本商品を利用してLAN側パソコンなどへMagic Packetを送信することでLAN側に接続されたパソコンなどの電源をONにすることができます。（WAN側に受けたMagic Packetを特定のLAN側ポートに転送するだけで、Magic Packetの生成は行いません。）
［WAN→LAN中継設定］と「ルータ設定」-「静的IPマスカレード設定」の内容が競合した場合は、「高度な設定」の［WAN→LAN中継設定］の内容が優先されます。

WAN→LAN中継機能（初期値：使用しない）

WAN→LAN中継機能を使用する場合にチェックします。

接続先（初期値：メインセッション）

「WAN→LAN中継機能」で、「使用する」にチェックした場合

WAN→LAN中継機能を使用する接続先を選択します。

• メインセッション／「セッション2」～「セッション5」

UDPポート番号（初期値：7779）

「WAN→LAN中継機能」で、「使用する」にチェックした場合

本機能で使用するUDPポート番号を半角数字で入力します。
UDPポート番号は、WAN側とLAN側で同一です。
入力できる値は、1～65535です。

［節電機能］

節電機能（初期値：使用しない）

節電機能を使用する場合にチェックします。

節電開始時間（初期値：0時0分）

「節電機能」で、「使用する」にチェックした場合

節電開始時間を半角数字で設定します。
入力できる値は、0時0分～23時59分です。

節電終了時間（初期値：23時59分）

「節電機能」で、「使用する」にチェックした場合

節電終了時間を半角数字で設定します。
入力できる値は、0時0分～23時59分です。

［ランプ点灯制御］

本装置（初期値：点灯）

本装置のランプ点灯制御機能の設定を選択します。括弧内には設定したニックネームが表示されます。

「点灯」

通常通りのランプ状態となります。

「電源ランプのみ点灯」

電源ランプ以外を消灯させたランプ状態となります。

「全消灯」

本来点灯・点滅しているランプを消灯させたランプ状態となります。

［省電力型イーサネット機能］

省電力型イーサネット機能 （初期値：有効）

LANポートの省電力イーサネット機能の設定を選択します。

「有効」

省電力イーサネット機能を有効にします。

「無効」

省電力イーサネット機能を無効にします。

［アップデート設定］

ファームウェア更新種別 （初期値：自動更新）

バージョンアップお知らせ機能で確認した、最新のファームウェアの更新方法を設定します。

※ 設定した時間に自動的にバージョンアップを行う「自動更新」（初期値）とすることをお勧めします。

「自動更新」

バージョンアップお知らせ機能で最新のファームウェアがあったことを確認後、「メンテナンス」-「ファームウェア更新」-［アップデート設定］の「自動更新時間」で設定した時間から59分の間に自動的にバージョンアップを行います。

「手動更新」

バージョンアップお知らせ機能で最新のファームウェアがあったことを「Web設定」でお知らせします。
バージョンアップは、「Web設定」の「メンテナンス」-「ファームウェア更新」の［手動アップデート］で行います

再起動更新 （初期値：有効）

「ファームウェア更新種別」で、「手動更新」を選択した場合

「手動更新」に設定した場合、「再起動更新」を「有効」に設定すると「Web設定」の「機器再起動」や本商品の電源の入れ直しで、本商品が再起動する際にバージョンアップを行います。

※ 最新のファームウェアがない場合は何もしません。

「有効」

本商品が再起動する際にバージョンアップを行います。

「無効」

本商品が再起動する際にバージョンアップを行いません。

ファームウェア更新時の一定量データ通信監視 （初期値：有効）

「ファームウェア更新種別」で、「自動更新」を選択した場合

「有効」

データ通信で一定量以上の通信を行っている場合、「ファームウェア更新種別」で「自動更新」を選択していても、ファームウェア更新を行いません。

「無効」

新しいファームウェアがある場合、データ通信監視を行わず、データ通信中でもファームウェア更新を行います。

データ通信量閾値 （初期値：400kbps）

「ファームウェア更新時の一定量データ通信監視」で、「有効」を選択した場合

WAN側インタフェースのデータ通信量閾値を半角数字で設定します。
入力できる値は、400kbps～1000000kbpsです。

ファームウェア更新時の電話専用LANポート(LAN1)通信監視（初期値：有効）

「ファームウェア更新種別」で、「自動更新」を選択した場合

※ 通信には電話専用LANポート(LAN1)に接続された端末によるひかり電話の通話を含みます。

「有効」

電話専用LANポート(LAN1)の通信で一定量以上の通信を行っている場合、「ファームウェア更新」で「自動更新」を選択していても、ファームウェア更新を行いません。

「無効」

新しいファームウェアがある場合、電話専用LANポート(LAN1)の通信監視を行わず、電話専用LANポート(LAN1)が通信中でもファームウェア更新を行います。

電話専用LANポート(LAN1)通信量閾値（初期値：160kbps）

「ファームウェア更新時の電話専用LANポート(LAN1)通信監視」で、「有効」を選択した場合

電話専用LANポート(LAN1)のデータ通信量閾値を半角数字で設定します。通信量が閾値以下の場合、ファームウェア更新が実行されます。

※ 通信量には電話専用LANポート(LAN1)に接続された端末によるひかり電話の通話を含みます。

入力できる値は、50kbps～1000000kbpsです。

電話専用LANポート(LAN1)を流れる通信量の計測により判定するため、アダプタモードでひかり電話の使用中であっても、ファームウェアの更新（再起動）が行われることがあります。

初期値は、音声通話（音声コーデック：G.711 μ-law、パケット化サイズ：20msec単位、双方向通信）の1通話を考慮し設定しています。
1秒間の、片方向のデータ通信量の計算は、音声データのパケットのEtherフレーム（プリアンブル部は除く）以上のデータのため、

　(58byte+160byte)×50パケット＝10.9kbyte
　10.9kbyte×8=87.2kbit（1秒間のため(=kbps)

となります。

• ヘッダ部（1パケット当たり）	：	58byte
  音声データ（1パケット当たり）	：	160byte
  1秒間のパケット数	：	50パケット
  ビット変換	：	1byte=8bit

双方向通信のため、2倍の通信量となり、閾値の初期値は174.4kbpsを超えない値の160kbpsとしています。

　87.2kbps×2＝174.4kbps(>160kbps)

［マルチキャスト(無線区間)通信設定］

マルチキャスト（無線区間）通信機能の設定をします。
無線LAN端末で特定マルチキャストサービスをご利用の際は、「有効」を選択してください。

無線LAN （初期値：有効）

本商品の無線LAN端末に対する設定を選択します。

※ 次の場合、設定を変更することはできません。

• 無線LANを使用しない設定になっている。（「無線LAN設定」-「無線LAN共通設定」の［無線LAN共通設定］で、「SSID-1」または「SSID-2」または「SSID-3」のいずれにもチェックしていない。）
• 節電機能が動作中である。

「有効」

マルチキャストパケットを無線LAN端末に適した通信に変換して転送します。

「無効」

マルチキャストパケットを変換せず、そのまま無線LAN端末に転送します。
