ルータ設定

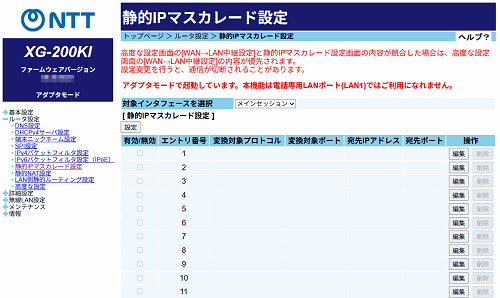

静的IPマスカレード設定

本画面は、ご契約により表示されない場合があります。

静的IPマスカレードを設定します。
本商品では、[静的IPマスカレード設定]パターンを最大50個設定できます。

「高度な設定」の［WAN→LAN中継設定］と「静的IPマスカレード設定」の内容が競合した場合は、「高度な設定」の［WAN→LAN中継設定］の内容が優先されます。
「静的NAT設定」の「ワンタッチ設定」と「静的IPマスカレード設定」の内容が競合した場合は、「静的IPマスカレード設定」の内容が優先されます。

設定値を選択・入力したあとに[設定]をクリックすると設定内容が反映されます。

アダプタモードで起動しています。本機能は電話専用LANポート(LAN1)ではご利用になれません。

※ 「Web設定」画面に表示されているボタンについての説明はこちら

［対象インタフェースを選択］

「基本設定」-「接続先設定(IPv4 PPPoE)」の［接続先の選択設定］で選択した接続先が表示されます。
（「対象インタフェースを選択」を変える場合には、 ここで他の接続先を選択します。）

［静的IPマスカレード設定］

［静的IPマスカレード設定］を編集する場合

［静的IPマスカレード設定］の中から編集したいエントリ番号の[編集]をクリックする
「静的IPマスカレード設定 エントリ編集」の画面が表示されます。

［静的IPマスカレード設定］エントリを有効にする場合

有効にしたいエントリ番号の「有効/無効」をチェックする
チェックをしたあと、[設定]をクリックすると、登録済みのエントリを有効にできます。

※ 「有効/無効」はエントリ編集後に選択できるようになります。

［静的IPマスカレード設定］を削除する場合

［静的IPマスカレード設定］の中から削除したいエントリ番号の[削除]をクリックする

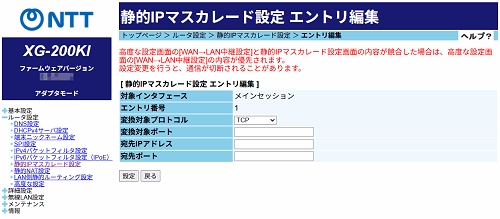

［静的IPマスカレード設定 エントリ編集］

新たに静的IPマスカレード設定エントリを編集します。

※ 複数の静的IPマスカレード設定エントリを編集する場合には、下記1～2を繰り返してください。「静的IPマスカレード設定」で編集したいエントリ番号の[編集]をクリックし、続けて設定します。

  1. 固定的に割り当てるポートと宛先IPアドレスの組み合わせをエントリ番号に登録する

    変換対象プロトコル（初期値：TCP）

    変換対象ポート（初期値：なし）

    処理したいパケットのポートを半角英数字で指定します。
    次の形式で指定します。

    ポート名
    (ftp/ftpdata/telnet/smtp/www/pop3/sunrpc/nntp/ntp/login/pptp/domain/route)
    ポート番号を1～65535で入力します。
    ＜主なポート番号の例＞
    下記以外の番号/サービス名を割り振る場合や詳細については、
    ご利用になるサービスの説明書などを参照してください。
    ポート番号サービス名
    20ftpdata
    21ftp
    23telnet
    25smtp
    53domain
    80www
    110pop
    111sunrpc
    119nntp
    123ntp
    513login
    520route
    1723pptp

    宛先IPアドレス（初期値：なし）

    「変換対象ポート」で設定したポートに対して固定的に割り当てる端末の宛先IPアドレスを半角数字で指定します。
    設定範囲：0.0.0.1～255.255.255.255(0～9、「.(ドット)」)
    ただし、以下のIPアドレスの設定はできません。

    • 127.0.0.0～127.255.255.255はリンクローカルアドレスの為、無効となります。
    • 192.0.0.0～192.0.0.7は予約アドレスの為、無効となります。

    宛先ポート（初期値：なし）

    「宛先IPアドレス」で割り当てた端末が使用するポートを半角英数字で指定します。
    次の形式で指定します。

    ポート名
    (ftp/ftpdata/telnet/smtp/www/pop3/sunrpc/nntp/ntp/login/pptp/domain/route)
    ポート番号を1～65535で入力します。
    ＜主なポート番号の例＞
    下記以外の番号/サービス名を割り振る場合や詳細については、
    ご利用になるサービスの説明書などを参照してください。
    ポート番号サービス名
    20ftpdata
    21ftp
    23telnet
    25smtp
    53domain
    80www
    110pop
    111sunrpc
    119nntp
    123ntp
    513login
    520route
    1723pptp
  2. [設定]をクリックする

お知らせ

  • 「変換対象ポート」または「宛先ポート」の設定においてポート番号を数値で指定した場合でも、ポート名に該当するものがあれば、[設定]をクリックしたときに、ポート名に変換して表示されます。
