| 【本資料活用上の留意点】 |
| １． |
本資料では、ＮＴＴ網との接続に関するインタフェース条件について、概略を記述しています。 |
| ２． |
今回開示するインタフェースの詳細については、調査用資料を発行いたします。入手方法等ついては、ＮＴＴ情報ステーションにて提示、ご案内しております。 |
|
|
| |
|
| |
１． |
概要 |
| |
|

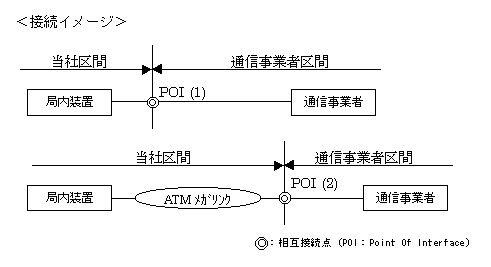

本インタフェースは、ＮＴＴのＩＰ通信用端末回線と接続するためのＡＴＭインタフェースです。 |
| |
|
| |
２． |
インタフェース条件 |
| |
|
２．１ |
POI(1)におけるインタフェース条件 |
| |
|
|
２．１．１ |
物理的条件 |
| |
|
|
（１） |
光ファイバケーブル |
| |
|
|
|
光ファイバケーブルは、ＩＴＵ−Ｔ勧告Ｇ．６５１準拠のＧＩ型光ファイバケーブル（50/125μm）、またはＩＴＵ−Ｔ勧告Ｇ．６５２準拠のＳＭ型光ファイバケーブルを適用します。 |
| |
|
|
（２） |
コネクタ |
| |
|
|
|
コネクタは、ＪＩＳ規格Ｃ５７９３準拠のＳＣ−ＰＳ形接続プラグを使用します。 |
| |
|
|
２．１．２ |
光学的条件 |
| |
|
|
|
本インタフェースにおける光学的条件は、ＳＭ型光ファイバケーブルの場合ＴＴＣ標準ＪＴ−Ｇ９５７「適用伝送路コードＩ−１」にＧＩ型光ファイバケーブルの場合ATM-Forum(Physical Layer Interface Specification)UNI3.1に準拠します。 |
| |
|
|
２．１．３ |
論理的条件 |
| |
|
|
（１） |
フレーム構成 |
| |
|
|
|
フレーム構成は、ＴＴＣ標準ＪＴ−Ｇ７０７に準拠したＳＴＭ−１（１５６Mbit/s）の規定を適用します。
なお、ＳＴＭ−１にマッピングされるパスはＶＣ−４のみです。 |
| |
|
|
（２） |
ＡＴＭセルのマッピング |
| |
|
|
|
ＡＴＭセルのＶＣ−４へのマッピングは、ＴＴＣ標準ＪＴ−Ｉ４３２．２に準拠します。 |
| |
|
|
２．１．４ |
ＡＴＭレイヤ |
| |
|
|
（１） |
ＡＴＭ機能特性 |
| |
|
|
|
ＡＴＭ機能特性は、ＴＴＣ標準ＪＴ−Ｉ１５０に準拠します。 |
| |
|
|
（２） |
ＡＴＭレイヤ物理条件 |
| |
|
|
|
ＡＴＭレイヤ物理条件は、ＴＴＣ標準ＪＴ−Ｉ４３２．１に準拠します。 |
| |
|
|
（３） |
ＡＴＭレイヤ論理条件 |
| |
|
|
|
ＡＴＭレイヤ論理条件は、ＴＴＣ標準ＪＴ−Ｉ３６１に準拠します。 |
| |
|
|
（４） |
ＯＡＭ原則と機能 |
| |
|
|
|
提供するエンド・エンドＦ４フロー（ＶＰレベル）ＯＡＭ（Operation Administration And Maintenance）は、ＴＴＣ標準ＪＴ−Ｉ６１０に準拠します。 |
| |
|
|
（５） |
トラヒック条件 |
| |
|
|
|
トラヒックの具体的条件については、接続事業者との間で協議することとし、本資料では規定していません。 |
| |
|
|
２．１．５ |
上位レイヤ仕様（ＩＰ ｏｖｅｒ ＡＴＭ仕様） |
| |
|
|
|
ＩＰパケットのＡＡＬ５(ATM Adaptation Layer 5)へのマッピングはＩＥＴＦ(Internet Engineering Task Force) ＲＦＣ１４８３(Multiprotocol Encapsulation over ATM Adaptation Layer 5)に従い、ＬＬＣカプセル化により行います。
また、ＡＡＬ５はＴＴＣ標準ＪＴ−Ｉ３６３．５に準拠します。 |
| |
|
２．２ |
POI(2)におけるインタフェース条件 |
| |
|
|
ＡＴＭレイヤ以下の各条件は、ＡＴＭメガリンクサービスのＡＴＭレイヤ以下の各条件と同様である（技術参考資料「ＡＴＭ専用サービスの技術参考資料【第2版 平成11年1月22日発行】」および接続約款の技術的条件集 別表11.4「専用回線ﾉｰﾄﾞ装置インタフェース仕様（ＡＴＭ形加入者線終端装置）【平成11年2月4日制定】」を参照）。
上位レイヤ仕様（IP over ATM仕様）は、POI(1)における上位レイヤ仕様（IP over ATM仕様）と同一である。 |
