| 【本資料活用上の留意点】 |
| １． |
本資料では、ＮＴＴ網との接続に関するインタフェース条件について、概略を記述しています。 |
| ２． |
今回開示するインタフェースの詳細について、調査用資料を発行いたします。入手方法等ついては、ＮＴＴ情報ステーションにて提示、ご案内いたします。 |
| ３． |
今回開示を行ったインタフェース条件は、相互接続をした場合にはＮＴＴ接続約款の技術的条件集に掲載されます。 |
|
|
| |
１． |
機能概要 |
| |
|

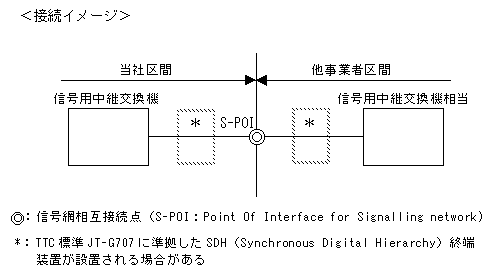

共通線信号をＡＴＭインタフェースで送受信する機能です。 |
| |
 |
| |
２． |
インタフェース条件 |
| |
|
２．１ |
物理レイヤ |
| |
|
|
２．１．１ |
物理的条件 |
| |
|
|
（１） |
光ファイバケーブル |
| |
|
|
|
光ファイバケーブルは、SM型光ファイバケーブルを適用します。なお、SM型光ファイバケーブルはJIS C6835 SSMA-9.5/125相当の光ファイバ素線を使用します。 |
| |
|
|
（２） |
コネクタ |
| |
|
|
|
コネクタは、JIS規格C 5973準拠のSC-PS形接続プラグを使用します。 |
| |
|
|
２．１．２ |
光学的条件 |
| |
|
|
|
本インタフェースにおける光学的条件は、TTC標準JT-G957に準拠したSTM-0局内インタフェース(I-0)及びSTM-1局内インタフェース(I-1)を適用します。 |
| |
|
|
２．１．３ |
ＳＤＨ論理的条件 |
| |
|
|
|
本インタフェースにおけるSDH論理的条件はTTC標準JT-G707に準拠し、ATM信号転送用バーチャルコンテナとしてVC-11、VC-3及びVC-4を使用します。なお、セクション管理情報（SOH）におけるAPSチャネルの使用法は、TTC標準JT-G783の規定に従います。 |
| |
|
|
２．１．４ |
ＡＴＭセルのバーチャルコンテナへのマッピング |
| |
|
|
（１） |
VC-11へのマッピング |
| |
|
|
|
TTC標準JT-I432.3に準拠し、ITU-T G.804の規定にしたがってATMセルを1544kbit/sフレームにマッピングし、さらにTTC標準JT-G707に準拠し、バイト同期1544kbit/sトリビュータリのVC-11にマッピングします。 |
| |
|
|
（２） |
VC3,VC4へのマッピング |
| |
|
|
|
TTC標準JT-G707に準拠しTTC標準JT-I432.1の規定に従います。 |
| |
|
２．２ |
ＡＴＭレイヤ |
| |
|
（１） |
ＡＴＭレイヤ論理仕様 |
| |
|
|
ＡＴＭレイヤ論理仕様は、TTC標準JT-I361に準拠します。 |
| |
|
（２） |
ＯＡＭ（保守運用）機能 |
| |
|
|
ＯＡＭ（Operations and Maintenance）機能は、TTC標準JT-I610に準拠します。 |
| |
|
（３） |
トラヒック制御 |
| |
|
|
トラヒック制御は、TTC標準JT-I356が引用するTTC標準JT-I371に準拠したＰＣＲ（Peak Cell Rate）、ＣＤＶ（Cell Delay Variation）許容値を規定します。 |
| |
|
２．３ |
ＡＡＬタイプ５共通部 |
| |
|
|
ＡＡＬ(ATM Adaptation Layer) タイプ５共通部はTTC標準JT-I363.5に準拠します。 |
| |
|
２．４ |
信号用ＡＡＬサービス依存部 |
| |
|
（１） |
サービス依存コネクション型プロトコル |
| |
|
|
サービス依存コネクション型プロトコルはTTC標準JT-Q2110に準拠します。パラメータ値及びタイマ値については、６４kbit/sのコネクションに適用する場合のデフォルト値が、TTC標準JT-Q2140に提示されていますが、本インタフェースでは高速なコネクションを使用するため、信号リンク速度毎の推奨値については調査用資料を参照願います。 |
| |
|
（２） |
サービス依存コーディネーション機能 |
| |
|
|
サービス依存コーディネーション機能はTTC標準JT-Q2140に準拠します。 |
| |
|
（３） |
ＳＡＡＬレイヤマネージメント |
| |
|
|
ＳＡＡＬレイヤマネージメントはTTC標準JT-Q2140が参照するTTC標準JT-Q2144に準拠します。 |
| |
|
２．５ |
ＭＴＰレベル３ |
| |
|
|
信号網機能部（ＭＴＰレベル３）の機能は、弊社接続約款技術的条件集別表３に示したNTT-Q704に、TTC標準JT-Q2210（ＭＴＰ３ｂ）で定義された、拡張切替信号（XCO）、拡張切替確認信号(XCA)を追加します。
メッセージフォーマットについては、NTT-Q704に規定された優先度表示を転送するため、PRIフィールド(2ビット)を含むオプションを使用します。 |
