| １． |
機能概要 |
| |

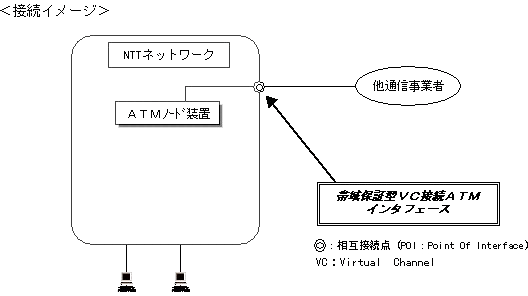

ＡＴＭ方式において、帯域を保証したＶＣで接続するインタフェースです。 |
| |
|
| |
|
| ２． |
インタフェース条件 |
| |
帯域保証型ＶＣ接続ＡＴＭインタフェースで規定する範囲は、156Mbit/s、622Mbit/s の速度を提供するレイヤ１までとなります。 |
|
| |
２．１ |
物理レイヤ |
| |
|
|
物理レイヤは、物理媒体サブレイヤと伝送コンバージェンスサブレイヤに分けて規 定します。 |
|
| |
|
２．１．１ |
物理媒体サブレイヤ |
| |
|
（１） |
光ファイバケーブル |
| |
|
|
光ファイバケーブルは、SM型光ファイバケーブルを適用します。なお、SM型 光ファイバケーブルはJIS C6835 SSMA-9.5/125相当もしくはJIS C6895 SSMB-8/125 相当の光ファイバ素線を適用します。 |
| |
|
（２） |
コネクタ |
| |
|
|
コネクタは、JIS規格C 5973準拠のSC-PS形接続プラグを使用します。 |
| |
|
（３） |
光パラメータ条件 |
| |
|
|
光パラメータ条件は、伝送装置間インタフェース（新SDHインタフェース）も しくはNTT接続約款技術的条件集別表６（伝送装置間インタフェース仕様）の 156Mbit/s,622Mbit/sの規定を適用します。 |
|
| |
|
２．１．２ |
伝送コンバージェンスサブレイヤ |
| |
|
（１） |
同期デジタルハイアラーキのＮＮＩ |
| |
|
|
同期デジタルハイアラーキのNNIは、TTC標準JT-G707に準拠した156Mbit/s、 622Mbit/sの規定を適用します。 |
| |
|
（２）
|
伝送コンバージェンスサブレイヤ仕様 |
| |
|
|
伝送コンバージェンスサブレイヤ仕様は、TTC標準JT-I432.1、I432.2に準拠している156Mbit/s、622Mbit/sの機能を適用します。 |
|
| |
２．２ |
ＡＴＭレイヤ |
| |
|
（１） |
ＡＴＭ機能特性 |
| |
|
|
ＡＴＭ機能特性は、TTC標準JT-I150に準拠したＡＴＭ機能を規定します。 |
| |
|
（２） |
ＡＴＭレイヤ仕様 |
| |
|
|
TTC標準JT-I361に準拠したＶＣレベルまでのＡＴＭレイヤ機能を規定します。 |
| |
|
（３）
|
ＯＡＭ原則と機能 |
| |
|
|
ＡＴＭレイヤ仕様は、 TTC標準JT-I610に準拠したＶＣレベルまでのＯＡＭ （Operation Administration And Maintenance）原則と機能を規定します。 |
| |
|
（４） |
トラヒック制御 |
| |
|
|
トラヒック制御は、TTC標準JT-I371に準拠したＰＣＲ（Peak Cell Rate）、 ＣＤＶＴ（Cell Delay Variation Tolerance）を規定します。 |
