【別紙1】システム構成例・構成品概要

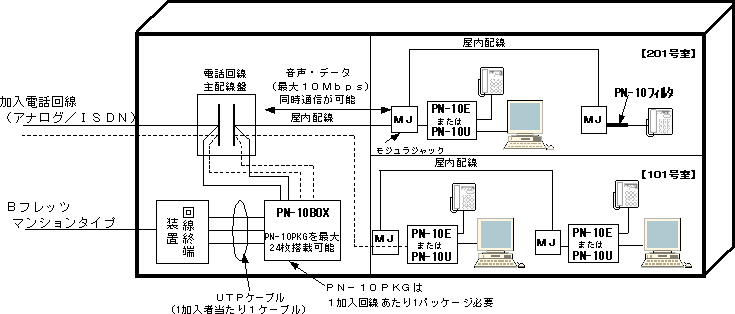

  ○マンション等へBフレッツを利用して導入する場合


【別紙1】システム構成例・構成品概要


構成品名 装置概要
「PN−10PKG」 <集合型用パッケージ>
「PN−10BOX」に搭載するパッケージボードで、データ回線インタフェースから受けた信号をHomePNA信号に変換し、電話回線インタフェースからの信号と重畳する装置です。
「PN−10BOX」 <集合型ボックス>
「PN−10PKG」を収容するための装置です。「PN−10PKG」を最大24枚まで搭載可能です。
「PN−10E」 <単体型HomePNA装置(Ethernetタイプ)>
既設電話配線を利用して、データ回線インタフェースから受けた信号をHomePNA信号に変換し、電話回線インタフェースからの信号と重畳する装置です。パーソナルコンピュータのLANポートや10/100Base−Tで接続するLAN機器に接続して使用します。
「PN−10U」 <単体型HomePNA装置(USBタイプ)>
既設電話配線を利用して、データ回線インタフェースから受けた信号をHomePNA信号に変換し、電話回線インタフェースからの信号と重畳する装置です。パーソナルコンピュータのUSBポート(USB1.1準拠)に接続して使用します。
「PN−10フィルタ」※4 HomePNA回線から、HomePNA技術を用いた周波数帯域を取り除くための装置です。HomePNA回線に電話機だけを接続する場合に使用します。
  ※4 「PN−10フィルタ」は、平成13年8月6日(月)販売開始予定です。
