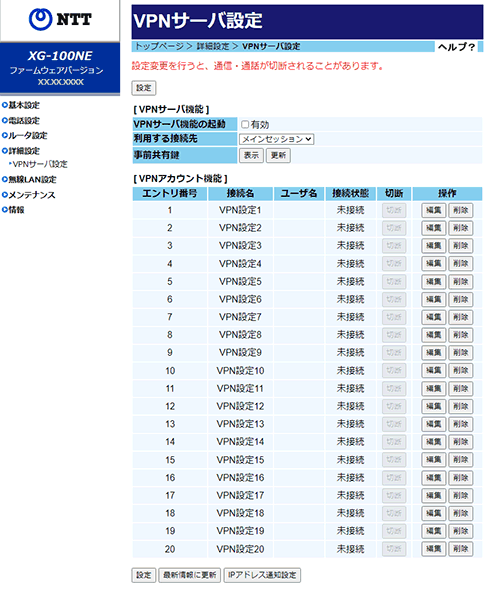

| 詳細設定−VPNサーバ設定 |
本画面は、ご契約により表示されない場合があります。
本画面は、本商品を起動してから表示されるまでに時間がかかります。画面が表示されない場合は、しばらく待ってから開き直してください。 |
| VPNサーバの設定をします。 |
| |
設定変更は[設定]をクリックすると即時に有効となり設定内容が保存されます。[設定]をクリックしたあと、本商品にアクセスできなくなる場合があります。その場合は、Webブラウザを一度終了し、接続する端末と本商品の設定を合わせたあと、Webブラウザを開き直してください。
設定変更を行うと、通話・通信が切断されることがあります。 |
| |
| ※ |
「Web設定」画面に表示されているボタンについての説明はこちら |
|
|
| ［VPNサーバ機能］ |
 |
VPNサーバ機能の起動（初期値：無効） |
|
VPNサーバ機能の起動を有効にする場合にチェックします。 |
| |
|
|
利用する接続先（初期値：メインセッション） |
|
利用する接続先を選択します。
- 「メインセッション」/「セッション2」〜「セッション5」
|
|
| ＜お知らせ＞
|
| |
|
事前共有鍵（初期値：ランダムに生成した20桁の半角英数字） |
|
[表示]をクリックすると、事前共有鍵を表示します。
[更新]をクリックすると、事前共有鍵を更新できます。 |
|
| |
＜ご注意＞
- 事前共有鍵を変更した場合は、通信端末機器側の設定も変更する必要があります。
|
| |
| ［VPNアカウント機能］ |
VPNアカウントの設定をします。
本商品では、VPNアカウントを最大20個設定できます。 |
|
接続名（初期値：VPN設定1〜VPN設定20） |
|
設定したVPNアカウントの接続名を表示します。 |
| |
|
|
ユーザ名 |
|
設定したVPNアカウントのユーザ名を表示します。 |
| |
|
|
接続状態 |
|
VPNアカウントの接続状態を表示します。
| 未接続 |
： |
VPNアカウントが接続されていません。 |
| 接続済 |
： |
VPNアカウントが接続されています。 |
|
| |
|
|
切断 |
|
[切断]をクリックすると、VPNアカウントの接続を切断します。 |
| |
|
|
操作 |
|
[編集]をクリックすると、VPNアカウントを編集できます。 |
|
[削除]をクリックすると、設定したVPNアカウントを削除します。 |
| |
|
|
| ＜［VPNアカウント機能］で使用しないアカウントを切断する場合＞ |
|
［VPNアカウント機能］の中からアカウントを切断したい接続名の「切断」で[切断]をクリックする
|
| |
| ＜［VPNアカウント機能］のアカウントを編集する場合＞ |
|
［VPNアカウント機能］の中から編集したい接続名の「操作」で[編集]をクリックする
「VPNサーバ設定 エントリ編集」の画面が表示されます。 |
| |
|
| ＜［VPNアカウント機能］のアカウントを削除する場合＞ |
|
［VPNアカウント機能］の中から削除したい接続名の「操作」で[削除]をクリックする |
|
| |
[IPアドレス通知設定]をクリックすると、「IPアドレス通知設定」の画面が表示されます。
| ※ |
ご利用の環境により[IPアドレス通知設定]が表示されない場合があります。 |
|
| |
＜お知らせ＞
- 本商品はL2TP/IPsec対応のVPNサーバとしてのみ動作します。
|
|

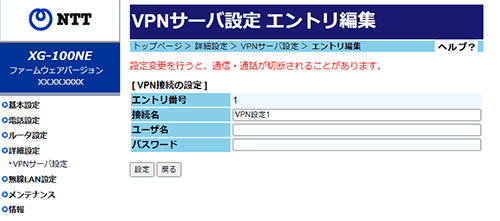

| ■ VPNサーバ設定 エントリ編集 |
 |
|
| ［VPN接続の設定］ |
| VPN接続の設定をします。 |
|
エントリ番号 |
|
エントリ番号を表示します。 |
| |
|
|
接続名 |
|
VPNアカウントで使用する接続名を入力します。
半角英数字、半角カナ、()（半角カッコ）、半角スペース、または全角文字で32文字まで入力できます。 |
| |
|
|
ユーザ名 |
|
VPNアカウントで使用するユーザ名を半角英数字で31文字まで入力できます。 |
| |
|
|
パスワード |
|
VPNアカウントで使用するパスワードを半角英数字で8〜31文字で入力できます。 |
|
|

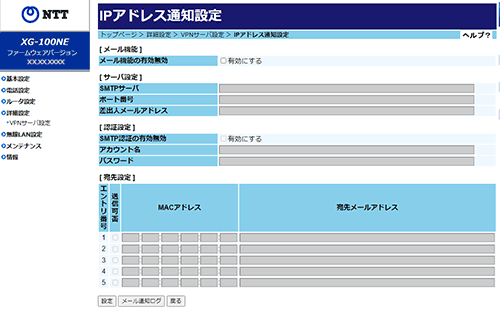

| ■ IPアドレス通知設定 |
 |
|
［VPNサーバ機能］-「利用する接続先」のWAN側IPアドレスが変更された場合の情報通知に関する設定をします。
メール機能の有効、無効設定や、送信元・宛先の設定をします。 |
| ［メール機能］ |
|
メール機能の有効無効（初期値：無効にする） |
|
メール機能を有効にする場合にチェックします。 |
|
| |
| ［サーバ設定］ |
|
SMTPサーバ |
|
ご利用になるメールアドレスのSMTPサーバ名を入力します。
255文字まで入力できます。 |
| |
|
|
ポート番号 |
|
ご利用になるメールアドレスのポート番号を入力します。
1〜65535で入力します。 |
| |
|
|
差出人メールアドレス |
|
プロバイダから通知されたメールアドレスを入力します。
256文字まで入力できます。 |
|
| |
| ［認証設定］ |
|
SMTP認証の有効無効（初期値：無効にする） |
|
認証を有効にする場合にチェックします。 |
| |
|
|
アカウント名 |
|
メールサーバのアカウント名を入力します。
半角英数記号で、255文字まで入力できます。 |
| |
|
|
パスワード |
|
メールサーバのパスワードを入力します。
半角英数記号で、255文字まで入力できます。 |
|
| |
| ［宛先設定］ |
|
エントリ番号 |
|
メールの同時送信数は5つまで設定できます。 |
| |
|
|
送信可否 |
|
「送信可否」で選択した宛先へは、［VPNサーバ機能］-「利用する接続先」のWAN側IPアドレスが通知されます。 |
| |
|
|
MACアドレス |
|
通信端末機器のMACアドレスを入力します。 |
| |
|
|
宛先メールアドレス |
|
通信端末機器のメールアドレスを入力します。 |
|
| |
| [メール通知ログ]をクリックすると「メール通知ログ」の画面が表示されます。 |
| [戻る]をクリックすると「VPNサーバ設定」の画面が表示されます。 |
|

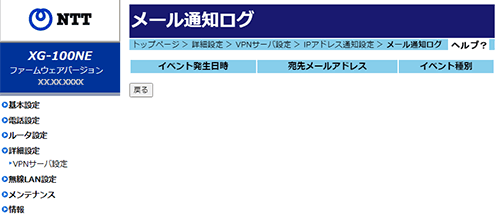

| ■ メール通知ログ |
 |
|
| メールの送信結果が確認できます。ログの最大保存件数は30件です。 |
| [戻る]をクリックすると「IPアドレス通知設定」の画面が表示されます。 |
| |
＜メール通知ログの表示例＞
| イベント発生日時 ※1 |
宛先メールアドレス ※2 |
イベント種別 ※3 |
|
| ※1 |
イベント発生日時 |
|
イベントが発生した日時を表示します。 |
| ※2 |
宛先メールアドレス |
|
メールの宛先アドレスを表示します。 |
| ※3 |
イベント種別 |
|
| イベント種別 |
概要 |
| メール送信開始 ※4 |
メールの送信処理を開始しました。 |
| メール送信完了 ※4 |
メールの送信処理が完了しました。 |
| サーバ名前解決失敗 |
SMTPサーバがFQDNで設定されていた場合に、FQDNの名前解決に失敗しました。 |
| サーバ接続失敗 |
SMTPに対してTCPの接続に失敗しました。 |
| サーバ通信エラー |
SMTPサーバとのTCPセッションは確立しましたが、サーバ側で何らかのエラーが発生しました。 |
| 認証失敗 |
アカウント名、またはパスワードの誤りにより、SMTP認証に失敗しました。 |
| 認証方式不一致 |
サーバ側でCRAM-MD5とPLAINの両方に対応していません。 |
| 送信開始処理失敗 |
メールトランザクションの開始に失敗しました。 |
| 送信先アクセスエラー |
送信先のメールボックスにアクセスできません。 |
| 送信先指定エラー |
送信先の指定で何らかのエラーが発生しました。 |
| 本文送信失敗 |
本文の送信で何らかのエラーが発生しました。 |
| 送信タイムアウト |
メール送信処理がタイムアウトしました。 |
| 内部エラー |
その他のエラーが発生しました。 |
|
| ※4 |
メール送信開始/メール送信完了ログは、10件ごとに保存されます。
また、本商品の再起動により保存されない場合があります。 |
|
| |
＜ご注意＞
- 本商品のメール機能で送信されるメールの文字コードは「ISO-2022-JP(JIS)」です。
- 通信端末機器（VPN接続機器）が本商品に無線LAN接続されている場合は、メールを送信しません。
- 本商品の再起動によりWAN側IPアドレスが変更された場合、メール通知に時間がかかります。
|
|
