| ルータ設定−静的IPマスカレード設定 |
本画面は、ご契約により表示されない場合があります。
静的IPマスカレードを設定します。
本商品では、［静的IPマスカレード設定］パターンを最大50個設定できます。
「高度な設定」の［WAN→LAN中継設定］と「静的IPマスカレード設定」の内容が競合した場合は、「高度な設定」の［WAN→LAN中継設定］の内容が優先されます。
「ワンタッチ設定」と「静的IPマスカレード設定」の内容が競合した場合は、「静的IPマスカレード設定」の内容が優先されます。
設定値を選択・入力したあとに[設定]をクリックすると設定内容が反映されます。
アダプタモードで起動しています。本機能は電話専用LANポート(LAN1)ではご利用になれません。 |
| |
| ※ |
「Web設定」画面に表示されているボタンについての説明は こちら |
|
| ※ |

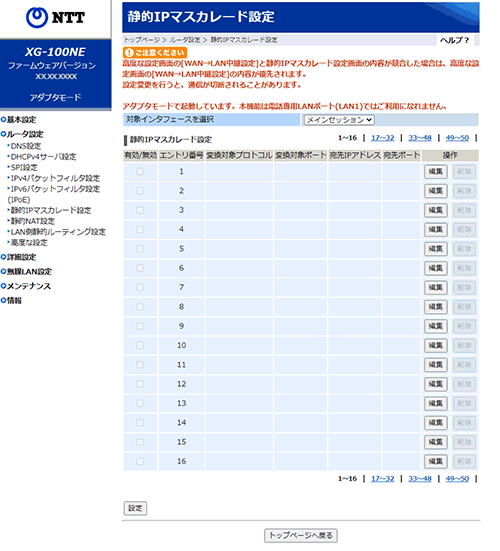

画面の[1〜16][17〜32][33〜48][49〜50]をクリックすると［静的IPマスカレード設定］の[1〜16][17〜32][33〜48][49〜50]を切り替えて表示します。 |
|
|
 対象インタフェースを選択 |
|
「基本設定」-「接続先設定(IPv4 PPPoE)」の［接続先の選択設定］で選択した接続先が表示されます。
（「対象インタフェースを選択」を変える場合には、ここで他の接続先を選択します。） |
|
| ［静的IPマスカレード設定］ |
|
| ＜［静的IPマスカレード設定］を編集する場合＞ |
|
|
| |
| ＜［静的IPマスカレード設定］エントリを有効にする場合＞ |
|
有効にしたいエントリ番号の「有効/無効」をチェックする
チェックをしたあと、[設定]をクリックすると、登録済みのエントリを有効にできます。 |
|
| ※ |
「有効/無効」はエントリ編集後に選択できるようになります。 |
|
|
| |
| ＜［静的IPマスカレード設定］を削除する場合＞ |
|
［静的IPマスカレード設定］の中から削除したいエントリ番号の[削除]をクリックする |
|
|
 |
|
| ［静的IPマスカレード設定 エントリ編集］ |
新たに静的IPマスカレード設定エントリを編集します。
| ※ |
複数の静的IPマスカレード設定エントリを編集する場合には、下記1〜2のあと[戻る]をクリックし、「静的IPマスカレード設定」で編集したいエントリ番号の[編集]をクリックし、続けて設定します。 |
|
| |
| 1. |
固定的に割り当てるポートと宛先IPアドレスの組み合わせをエントリ番号に登録する |
|
| |
|
変換対象プロトコル（初期値：TCP） |
|
|
|
変換対象ポート（初期値：なし） |
|
変換対象ポートを半角英数字で設定します。
次の形式で指定します。
| ・ | ポート名
「ftp」、「ftpdata」、「telnet」、「smtp」、「www」、「pop3」、「sunrpc」、「nntp」、「ntp」、「login」、「pptp」、「domain」、「route」から選択します。 |
| ・ | ポート番号
xxxxxを1〜65535で入力します。 |
|
|
| ＜主なポート番号の例＞ |
|
下記以外の番号/サービス名を割り振る場合や詳細については、
ご利用になるサービスの説明書などを参照してください。 |
|
|
|
| ポート番号 |
サービス名 |
| 20 |
ftpdata |
| 21 |
ftp |
| 23 |
telnet |
| 25 |
smtp |
| 53 |
domain |
| 80 |
www |
| 110 |
pop |
| 111 |
sunrpc
|
| 119 |
nntp
|
123
|
ntp
|
| 513 |
login
|
| 520 |
route |
| 1723 |
pptp |
|
| |
|
|
宛先IPアドレス（初期値：なし） |
|
「変換対象ポート」で設定したポートに対して固定的に割り当てるクライアントパソコンの宛先をIPアドレスで指定します。
ただし、以下のIPアドレスの設定はできません。
| ・ | クラスA,B,C以外のIPアドレス |
| ・ | 127.0.0.0〜127.255.255.255 |
| ・ | 192.0.0.0〜192.0.0.7 |
|
| |
|
|
宛先ポート（初期値：なし） |
|
「宛先IPアドレス」で割り当てたクライアントパソコンが使用する宛先ポートを半角英数字で設定します。
次の形式で指定します。
| ・ | ポート名
「ftp」、「ftpdata」、「telnet」、「smtp」、「www」、「pop3」、「sunrpc」、「nntp」、「ntp」、「login」、「pptp」、「domain」、「route」から選択します。 |
| ・ | ポート番号
xxxxxを1〜65535で入力します。 |
|
|
| ＜主なポート番号の例＞ |
|
下記以外の番号/サービス名を割り振る場合や詳細については、
ご利用になるサービスの説明書などを参照してください。 |
|
|
|
| ポート番号 |
サービス名 |
| 20 |
ftpdata |
| 21 |
ftp |
| 23 |
telnet |
| 25 |
smtp |
| 53 |
domain |
| 80 |
www |
| 110 |
pop |
| 111 |
sunrpc
|
| 119 |
nntp
|
123
|
ntp
|
| 513 |
login
|
| 520 |
route |
| 1723 |
pptp |
|
| |
|
|
| 2. |
[設定]をクリックする |
|
| |
＜お知らせ＞
- 「変換対象ポート」または「宛先ポート」の設定においてポート番号を数値で指定した場合でも、ポート名に該当するものがあれば、[設定]をクリックしたときに、ポート名に変換して表示されます。
|
|
