| PPPoEマルチセッション環境でサーバを公開するには |
|
| 通常のPPPoEマルチセッションの設定以外に、「詳細設定」−「静的IPマスカレード設定」と「基本設定」−「接続先設定(IPv4 PPPoE)」−[接続ルール設定]を設定することで、サーバを公開できます。
下記にその方法について説明します。 |
|
| ■ 1箇所の接続先に対してサーバを公開する場合 |
 |
下記の設定を行うことによって、サーバを公開できます。
・「詳細設定」−「静的IPマスカレード設定」
・「基本設定」−「接続先設定(IPv4 PPPoE)」−[接続ルール設定]
|
【設定例：LAN側のWebサーバを[セッション2]に公開する場合】
|
| ・「詳細設定」−「静的IPマスカレード設定」 |
| 接続インタフェース名 |
セッション2 |
| 変換対象プロトコル |
TCP |
| 変換対象ポート |
80(もしくはwww) |
| 宛先IPアドレス |
192.168.1.2(LAN側サーバのIPアドレス) |
| 宛先ポート |
80(もしくはwww) |
|
|
|
| |
| ・「基本設定」−「接続先設定(IPv4 PPPoE)」セッション2[接続ルール設定] |
| 送信元IPアドレス |
192.168.1.2(LAN側のWebサーバのIPアドレス) |
|
|
|
| |

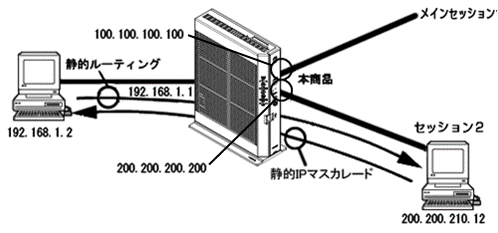

上記のような設定を行った場合には、[セッション2](WAN側)と本商品内のWebサーバ(LAN側、IPアドレスは'192.168.1.2')は、
直接通信できます。
ただし、このWebサーバ(LAN側、IPアドレスは'192.168.1.2')からは、[セッション2]宛ての通信しかできません。 |
|
| ■ 2箇所以上の接続先に対してサーバを公開する場合 |
 |
下記の設定を行うことによって、サーバを公開できます。
・「詳細設定」-「静的IPマスカレード設定」
・「基本設定」-「接続先設定(IPv4 PPPoE)」[接続ルール設定]
|
【設定例：LAN側のWebサーバを[メインセッション]と[セッション2]に公開する場合】
|
| あらかじめ、「基本設定」-「接続先設定(IPv4 PPPoE)」で[メインセッション]と[セッション2]が設定されていることを確認してください。 |
| ・「基本設定」−「接続先設定(IPv4 PPPoE)」−[接続先の選択設定] |
|
| ・「詳細設定」−「静的IPマスカレード設定」 |
| 接続インタフェース名 |
メインセッション |
セッション2 |
| 変換対象プロトコル |
TCP |
TCP |
| 変換対象ポート |
80(もしくはwww) |
80(もしくはwww) |
| 宛先IPアドレス |
192.168.1.2
(LAN側のWebサーバのIPアドレス) |
192.168.1.2
(LAN側のWebサーバのIPアドレス) |
| 宛先ポート |
80(もしくはwww) |
80(もしくはwww) |
|
|
|
| ・「基本設定」−「接続先設定(IPv4 PPPoE)」セッション2[接続ルール設定] |
| 宛先IPアドレス/マスク長 |
200.200.22.0/24 |
|
|
|
上記のような設定を行った場合には、『200.200.22.0/24』のネットワークに属する端末からは、本商品内のWeb サーバ(LAN側、IPアドレスは『192.168.1.2』と直接通信することが可能です。
しかし、『200.200.22.0/24』のネットワーク以外のネットワークに属する端末とは直接通信できません。 |
| |
| ＜お知らせ＞−制限事項−
|
|
| |
|
