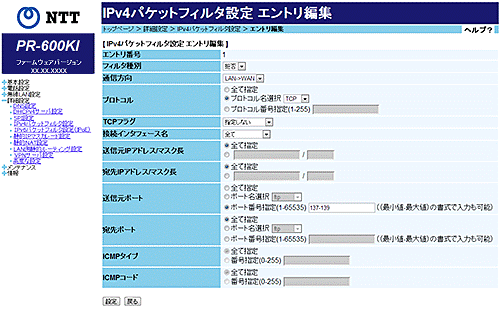

[IPv4パケットフィルタ設定 エントリ編集]
新規にIPv4パケットフィルタを編集します。 |
 |
エントリ番号 |
|
編集を行うエントリ番号 1〜128 (最大128件エントリできます。) |
|
 |
フィルタ種別 (初期値:下記の画面例を参照) |
|
設定条件に合致したパケットをどのように処理するかを設定します。 |
|
- 「拒否」
設定したパケットを拒否します。
- 「許可」
設定したパケットのみ許可します。
|
 |
通信方向 (初期値:下記の画面例を参照) |
|
パケットの方向を選択します。 |
|
- 「LAN->WAN」
LAN側からWAN側の方向
- 「WAN->LAN」
WAN側からLAN側の方向
- 「両方向」
LAN側、WAN側の両方向
|
 |
プロトコル (初期値:下記の画面例を参照) |
|
フィルタするパケットのプロトコルを入力します。
設定範囲: |
全て指定 |
|
|
プロトコル名選択 |
TCP/UDP/ICMP |
|
プロトコル番号指定 |
1〜255 |
|
|
 |
TCPフラグ (初期値:下記の画面例を参照) |
|
TCPフラグの種類を選択します。
「プロトコル」で「TCP」以外を設定した場合、TCPフラグの設定は無視されます。 |
|
- 「指定しない」
- 「SYN」
- 「ESTABLISHED」
|
 |
接続インタフェース名 (初期値:下記の画面例を参照) |
|
接続先を選択します。
設定範囲: 全て/メインセッション/セッション2〜5 |
|
 |
送信元IPアドレス/マスク長 (初期値:下記の画面例を参照) |
|
送信元IPアドレスとマスク長を設定します。
設定範囲: |
全て指定 |
|
0.0.0.1〜255.255.255.255 (0〜9「.(ドット)」)/1〜32 |
|
|
 |
宛先IPアドレス/マスク長 (初期値:下記の画面例を参照) |
|
宛先IPアドレスとマスク長を設定します。
設定範囲: |
全て指定 |
|
0.0.0.1〜255.255.255.255 (0〜9「.(ドット)」)/1〜32 |
|
|
 |
送信元ポート (初期値:下記の画面例を参照) |
|
送信元ポートを設定します。
設定範囲: |
全て指定 |
|
|
ポート名選択: |
ftp / ftpdata / telnet / smtp / www / pop3 / sunrpc / nntp / ntp /
login / pptp / domain / route |
|
ポート番号指定: |
1-65535(範囲指定可:最小値-最大値) |
|
|
 |
宛先ポート (初期値:下記の画面例を参照) |
|
宛先ポートを設定します。
設定範囲: |
全て指定 |
|
|
ポート名選択: |
ftp / ftpdata / telnet / smtp / www / pop3 / sunrpc / nntp / ntp /
login / pptp / domain / route |
|
ポート番号指定: |
1-65535(範囲指定可:最小値-最大値) |
|
|
 |
ICMPタイプ (初期値:下記の画面例を参照) |
|
パケットのICMPタイプに関するフィルタリング条件です。
「プロトコル」で「ICMP」以外を設定した場合、ICMPタイプの設定は無視されます。
全ICMPタイプを対象とする場合は、「全て指定」を選択します。
設定範囲: |
全て指定 |
|
番号指定: |
0-255(範囲指定可:最小値-最大値) |
|
|
 |
ICMPコード (初期値:下記の画面例を参照) |
|
パケットのICMPコードに関するフィルタリング条件です
「プロトコル」で「ICMP」以外を設定した場合、ICMPコードの設定は無視されます。
全ICMPコードを対象とする場合は、「全て指定」を選択します。
設定範囲: |
全て指定 |
|
番号指定: |
0-255(範囲指定可:最小値-最大値) |
|
|
