VPNパススルー

VPNパススルー

仮想プライベートネットワーク(VPN : Virtual Private Network)接続を使用することにより、インターネットを経由して下記のようなアクセスが可能です。

・LAN側のVPNクライアントからWAN側のVPNサーバへのアクセス
・WAN側のVPNクライアントからLAN側のVPNサーバへのアクセス

VPNのプロトコルには、PPTP(Point to Point Tunneling Protocol )、IPsec(IP Security)、L2TP(Layer 2 Tunneling Protocol)が使用できます。

PPTPの利用例

ここでは、ネットワーク上でのPPTPの利用例を示します。

＜利用例1＞では、自宅からインターネット経由で会社のネットワークにアクセスできます。
なお、IPsec、L2TPの場合でもPPTPと同じような構成で利用できます。
＜利用例2＞では、自分のネットワークに外部のパソコンからアクセスさせることができます。

また、PPTP は、TCP/IPベースのデータネットワーク上にVPNを作成することによって、リモートコンピュータからプライベートサーバへのセキュリティで保護されたデータ転送を可能にします。

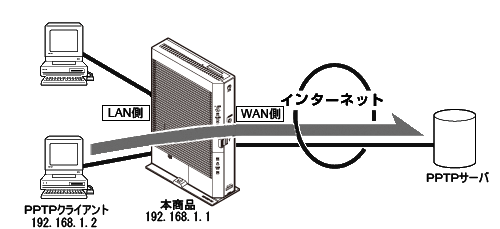

＜利用例1＞
本商品に接続したPPTPクライアントからPPTPサーバに接続する

1つのPPTPサーバに複数セッションの通信提供はできません。

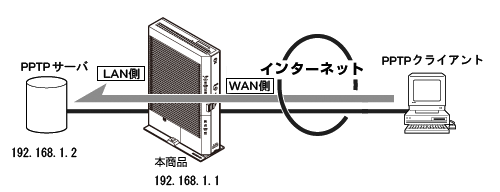

＜利用例2＞
本商品に接続したPPTPサーバに接続する

本商品に接続できるVPNサーバは1台のみです。

＜お知らせ＞

PPTPなどVPN機能のサポート状況および設定方法の詳細は、それぞれのメーカーにお問い合わせください。

PPTPの設定方法

＜利用例1＞の場合と＜利用例2＞ の場合では、設定方法が異なります。

■ WAN側のPPTPサーバへアクセスする場合のLAN側のPPTPクライアントの設定

　　(＜利用例1＞の場合)

＜利用例1＞の場合、通常は、本商品に設定する必要はありません。

LAN側のPPTPクライアントの設定を実施しても、PPTPの接続が失敗する場合は、＜利用例2＞を参照し、本商品に静的IPマスカレードの設定を行ってください。

■ WAN側のPPTPクライアントへアクセスする場合のLAN側のPPTPサーバの設定

　　(＜利用例2＞の場合)

LAN側のPPTPサーバへWAN側のPPTPクライアントからアクセスする場合は、本商品へ静的IPマスカレード設定が必要です。
LAN側に設置するPPTPサーバを静的IPマスカレード設定で、WAN側からアクセス可能にします。
下記に設定手順を示します。

■ 「本商品の設定」

パソコンを起動する

Webブラウザを起動し、「Web設定」のページを開く
Webブラウザのアドレスに｢http://ntt.setup/｣もしくは本商品のIPアドレス(「http://192.168.1.1/」※工場出荷時の場合)と入力後、パソコンのEnterキーを押します。

ユーザー名に'user'と入力し、機器設定用パスワードを入力する
ユーザー名は、すべて半角小文字で入力してください。

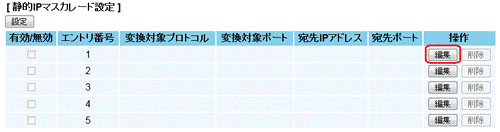

「詳細設定」-「静的IPマスカレード設定」をクリックする

「対象インタフェースを選択」で設定するインタフェースを選択する

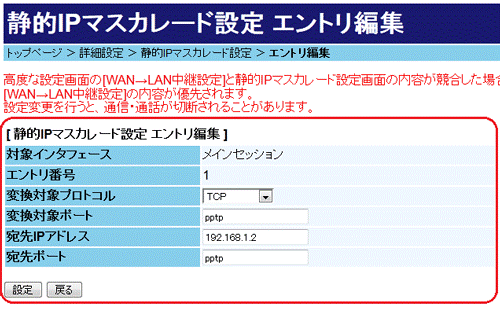

設定するエントリ番号の[編集]をクリックし、下記のように設定する

(1)	「変更対象プロトコル」で、「TCP」を選択する
(2)	「変更対象ポート」に「pptp」を入力する
(3)	「宛先IPアドレス」にLAN側のPPTPサーバのIPアドレスを入力する＜利用例2＞のようにPPTPサーバのIPアドレスが[192.168.1.2]の場合は、[192.168.1.2]を入力します。
(4)	「宛先ポート」に「pptp」を入力する

エントリ編集画面で設定入力後、[設定]をクリックする
エントリが登録されます。

「静的IPマスカレード設定」－「静的IPマスカレード設定」に、入力した内容が追加されていることを確認する

設定したエントリ番号の[有効/無効]にチェックを入れる

10.

[設定]をクリックする
設定内容が有効になります。
