| 1. |
［スタート］（Windowsのロゴボタン-［ネットワーク］-［ネットワークと共有センター］-［ネットワークに接続］をクリックします。 |
| ※ |
通知領域（タスクトレイ）に表示されているワイヤレスネットワーク接続アイコンを右クリックして［ネットワークに接続］をクリックする方法もあります。 |
|
|
| 2. |

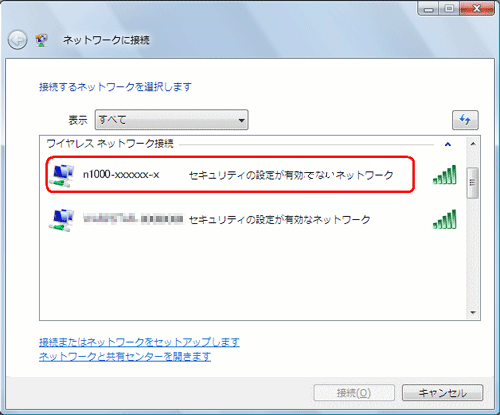

無線LAN親機のネットワーク名（SSID）を選択し［接続］をクリックします。 |
| |
工場出荷時のネットワーク名（SSID）は、本商品の内部のラベルに記載されています。
また、SETボタンでのメニュー操作により、本商品のディスプレイでも確認することができます。
ディスプレイのメニュー操作については「ディスプレイのメニュー」を参照してください。 |
| |
接続する無線LAN親機のネットワーク名（SSID）が表示されない場合は、［ネットワークと共有センター］の「タスク」欄の［接続またはネットワーク名のセットアップ］をクリックして、こちらへ進みます。 |
| |
（画面は例です。以降の画面も同様です。） |
| |
|
| 3. |

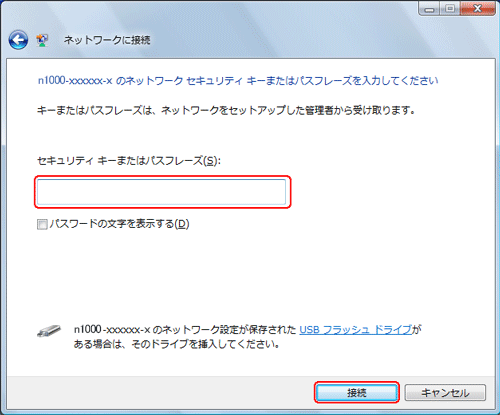

「セキュリティ キーまたはパスフレーズ」に無線LAN親機に設定されている暗号化キーを入力し［接続］をクリックします。 |
|
| ※ |
本商品の工場出荷時の暗号化キーは、本商品の内部のラベルに記載されています。
また、SETボタンでのメニュー操作により、本商品のディスプレイでも確認することができます。 |
|
| |
 |
| |
|
|

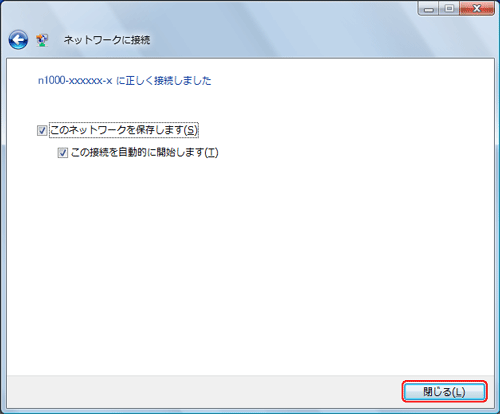

［閉じる］をクリックします。 |
|
 |
|
|
|
| ※ |
接続に失敗した場合は、下記の手順で、一度接続した際に保存されていたネットワーク設定を削除してください。 |
|
|
| (1) |
［ネットワークと共有センター］-［ワイヤレスネットワークの管理］をクリックする |
| (2) |
接続するネットワーク名（SSID）を選択して右クリックし、［ネットワークの削除］をクリックする |
|
(3)
|
［ワイヤレスネットワークの管理］の画面を閉じる |
| 上記の手順が完了したら、手順1から接続し直してください。 |
|
|
|
| ＜暗号化の設定を変更する場合＞ |
| 1. |
［ネットワークと共有センター］-［接続またはネットワークのセットアップ］をクリックします。 |
|
|
| |
|
| 2. |

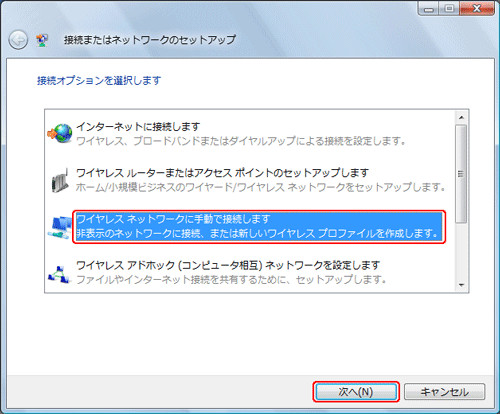

［ワイヤレスネットワークに手動で接続します］を選択し、［次へ］をクリックします。 |
| |
 |
| |
|
| 3. |
表示される画面に合わせて暗号化の設定を行います。 |
|
暗号化をWEPで設定する場合はこちら |
| |
|
|
＜暗号化をTKIPまたはAESで設定する場合＞ |
|
 |
|
|
| |
<暗号化モードでTKIPまたはAESを使用する場合>
| (1) |

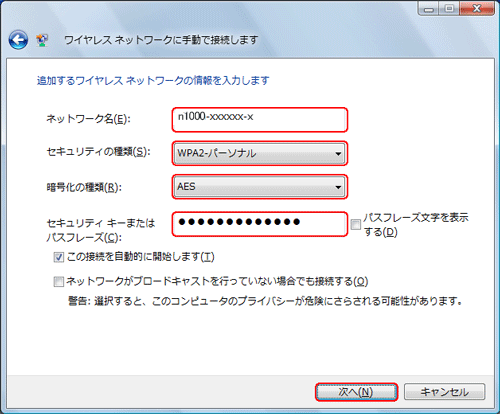

［ネットワーク名］で無線LAN親機のネットワーク名（SSID）を入力する |
| (2) |
［セキュリティの種類］で［WPA-パーソナル］または[WPA2-パーソナル]を選択する |
| (3) |
［暗号化の種類］で［TKIP］または［AES］を選択する |
| (4) |
［セキュリティキーまたはパスフレーズ］に無線LAN親機の暗号化キーを入力する |
|
| ※ |
本商品の工場出荷時の暗号化キーは、本商品の内部のラベルに記載されています。
また、SETボタンでのメニュー操作により、本商品のディスプレイでも確認することができます。 |
|
| |
ネットワークキーには、8〜63桁の英数記号、または64桁の16進数を指定できます。
| ※ |
ネットワークキーに使用できる文字は以下のとおりです。
・8〜63桁の場合：英数記号(0〜9、a〜z、A〜Z、下表の記号) |
|
 |
|
※「 」(バックスラッシュ)はパソコンによっては、「 」と表示されます |
|
・64桁の場合：16進数(0〜9、a〜f、A〜F) |
暗号化キーは半角で入力します。 |
| (5) |
無線LAN親機が「ESS-IDステルス機能（SSIDの隠蔽）」を使用している場合は、「ネットワークがブロードキャストを行っていない場合でも接続する」にチェックを入れる |
| (6) |
［次へ］をクリックする |
|
| |
|
| |
＜暗号化をWEPで設定する場合＞ |
| |
 |
| |
|
|
<暗号化モードでWEPを使用する場合> |
| |

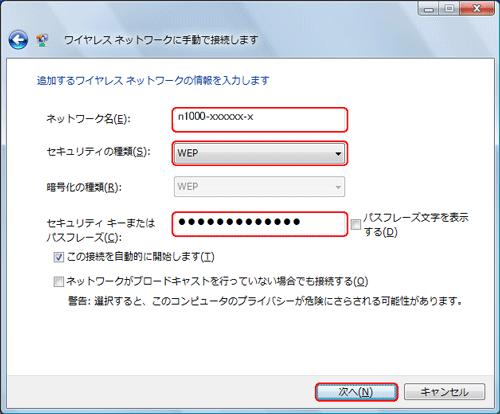

| (1) |
［ネットワーク名］で無線LAN親機のネットワーク名（SSID）を入力する |
| (2) |
［セキュリティの種類］で［WEP］を選択する |
| (3) |
［セキュリティキーまたはパスフレーズ］に無線LAN親機の暗号化キーを入力する |
|
| ※ |
本商品の工場出荷時のネットワーク名(SSID)および暗号化キーは、本商品内部のラベルに記載されています。
また、SETボタンでのメニュー操作により、本商品のディスプレイでも確認することができます。 |
|
| |
ASCII文字/16進数の区別は入力された文字列の長さを元に自動識別されます。
・ASCII文字の
場合 |
英数字 |
| 5文字 |
無線LAN親機に64bitWEPを設定してる場合のみ可 |
| 13文字 |
無線LAN親機に128bitWEPを設定してる場合のみ可
|
・16進数の
場合 |
0〜9,a〜f,A〜F |
| 10文字 |
無線LAN親機に64bitWEPを設定してる場合のみ可 |
| 26文字 |
無線LAN親機に128bitWEPを設定してる場合のみ可
|
「キーのインデックス」1〜4番は、本商品の「使用する暗号化キー」1〜4番に相当します。
無線LAN親機で「キーのインデックス」2〜4番を使用している場合は、下記、手順5.で「キー インデックス」を変更してください。 |
| (4) |
無線LAN親機が「ESS-IDステルス機能（SSIDの隠蔽）」を使用している場合は、「ネットワークがブロードキャストを行っていない場合でも接続する」にチェックを入れる |
| (5) |
［次へ］をクイックする |
|
| |
|
| 4. |

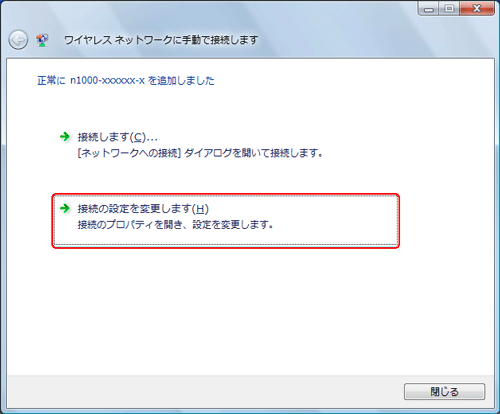

設定内容を変更する場合は、［接続の設定を変更します］をクリックします。 |
| |
 |
| |
|
| 5. |

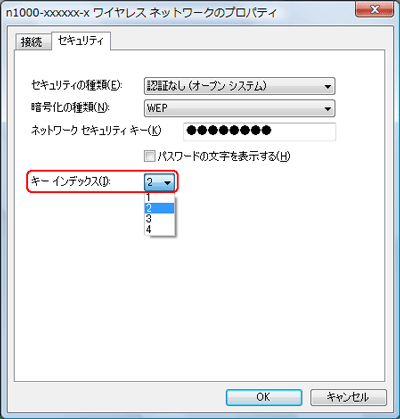

［セキュリティ］タブをクリックして設定内容を確認します。 |
| ※ |
暗号化モードでWEPを使用する場合は、［キーインデックス］で無線LAN親機に設定したキー番号を選択します。 |
| |
 |
| |
|
| 6. |
[OK]をクリックします。 |
| 7. |

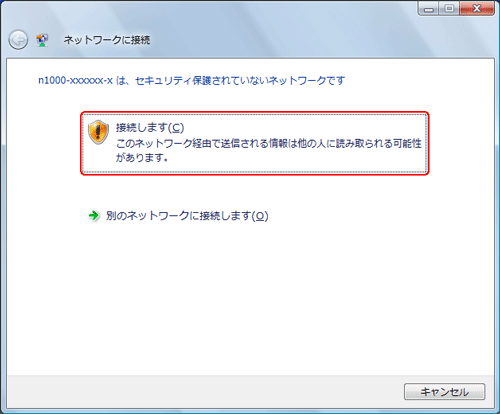

[接続します]をクリックします。 |
|
|
