各部の名称とはたらき

●MR02LN
    【ランプ表示】
    【ディスプレイ】
    【ボタン/スイッチ】
●クレードル ※オプション品

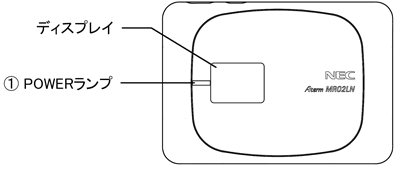

■MR02LN
【ランプ表示】


ランプの種類  ランプの色
(つきかた)
状態
@POWER
  ランプ
  (電源)
通常
運用
状態
緑(点灯) 電源が入っているとき
緑(点滅) 起動中
緑(遅い点滅)
(約5秒間隔)
自動消灯中/ウェイティング中
橙(点灯)

充電中
ファームウェアをバージョンアップしているとき
橙(点滅) スマートフォンへ給電中(電源OFF/休止状態のみ)
赤(点灯) シャットダウン中(電源OFFにしているとき)
電池残量がほとんどない状態で電源ボタンを押したとき
電池残量が0%に近い場合、電源ボタンを押すと1秒間赤点灯しています。充電してください。

赤(点滅) 初期化準備状態
消灯 電源が入っていないとき、または休止状態のとき
無線
設定
動作中
緑橙(交互点滅)  WPSで設定をしているとき
緑(点滅) らくらく無線スタートで設定をしているとき
橙(点滅) らくらく無線スタートで設定をしているとき
橙(点灯) らくらく無線スタートで設定が完了したとき
WPSで無線設定が完了したとき
赤(点滅) WPSで設定に失敗したとき
赤(点灯) らくらく無線スタートで設定に失敗したとき(10秒間)

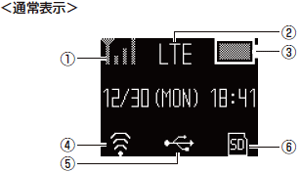

【ディスプレイ】







名称  表示  状態
本商品の状態
@電波受信
  レベル
点灯 LTE/ 3G/ 公衆無線LANの信号の強度を4段階で表示
点灯 LTE/ 3G でインターネット接続ができないとき
@接続状態    点灯  有線LANでインターネットに接続するとき
A接続状態 点灯 LTEでインターネットに接続しているとき
点滅 LTEでインターネットに接続処理中
点灯 3Gでインターネットに接続しているとき
点滅 3Gでインターネットに接続処理中
  点灯 公衆無線LANでインターネットに接続しているとき
点滅 公衆無線LANでインターネットに接続処理中
点灯 無線LANアクセスポイントモード(APモード)のとき
点灯 PPPoEルータモードのとき
B電池状態 点灯 電池残量を6段階で表示
  点灯 充電中
C無線LAN
  の状態
点灯 無線LANがオンのとき
消灯 無線LANがオフのとき
D有線接続
  の状態
点灯 USBでインターネットに接続しているとき
点灯 有線LANでインターネットに接続しているとき
EmicroSD
  カードの状態
  点灯 microSDカードが利用可能なとき
点滅 microSDカードにアクセス中
消灯 microSDカード装着エラーもしくは未挿入のとき
FUSB給電
  表示
アニメーション スマートフォン側に給電しているとき

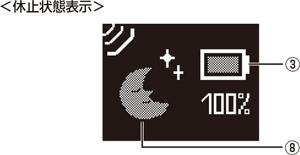

G休止状態
  表示
点灯 休止状態中
アニメーション
リモート起動が設定されているとき
Hメッセージ メッセージを表示 表示内容はこちら


 【ボタン/スイッチ】
 ●側面図





名 称 説 明
@電源ボタン  電源のON/OFFを行います。
自動消灯、ウェイティングまたは休止状態から電源ON(LED通常点灯)にするときに使用します。
ASETボタン/
らくらくスタートボタン
らくらく無線スタートで設定するときに使用します。
WPSを設定するときに使用します。
ファームウェアの更新をするときに使用します。
自動消灯、ウェイティングから電源ON(LED通常点灯)にするときに使用します。
電池残量の確認をするときに使用します。
BUSBポート  ACアダプタを接続して充電するときに使用します。
またパソコンをUSB通信ケーブル(白)で接続してLTE/3Gで通信するときに使用します。
USB給電ケーブル(黒)でモバイル端末と接続することで、モバイル端末へ電源供給することが可能です。
Cクレードルポート クレードルに接続するときに使用します。
※クレードルはオプション品です。
DRESETスイッチ 初期化するときに使用します。

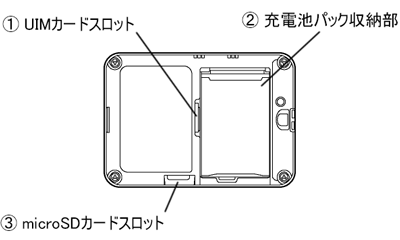

 ●背面図 ※充電池カバーを取り外した状態



名 称 説 明
@UIMカードスロット UIMカード(microSIM)を挿入します。
A充電池パック収納部 充電池パックを取り付けます。
BmicroSDカード
  スロット
microSDカードを挿入します。




↑ページのトップへ
■クレードル ※オプション

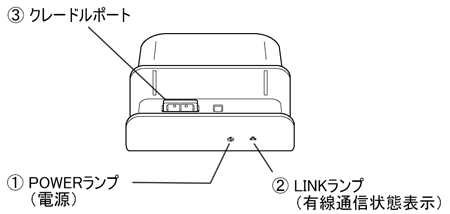

本体図

ランプの種類  状態
本商品の状態
@POWERランプ
  (電源)
点灯 ACアダプタで給電しているとき
- 消灯 ACアダプタで給電していないとき
ALINKランプ
(有線通信状態表示)
点灯 ETHERNETポートのリンクが確立しているとき
点滅 ETHERNETポートがデータの送受信しているとき
- 消灯 ETHERNETポートのリンクが確立していないとき

名 称 説 明
Bクレードルポート MR02LNを接続します。

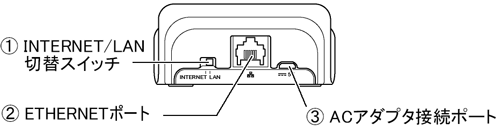

●背面図

名 称 説 明
@INTERNET/LAN
切替スイッチ
無線LANアクセスポイント/PPPoEモード(INTERNET側)へ切り替えることにより、LTE/3G/公衆無線LAN/ルータ機能を停止させます。

工場出荷時は、ローカルルータモード(LAN側)です。LTE/3G、公衆無線LANをご利用の場合はLAN側にしてください。無線LANアクセスポイントモードやPPPoEルータモードで使用する場合は、INTERNET側にしてください。
AETHERNETポート ETHERNETケーブルで、パソコンまたはゲーム機などと接続します。
BACアダプタ接続
  ポート
ACアダプタを接続して充電するときに使用します。
