附則別表第３号　４８ｋｂ／ｓ（Ｘシリーズインタフェース）の電気的条件
送出電圧 開　　放　　電　　圧 受信側インピーダンス
１０Ｖ以下 送信側１２Ｖ以下　　受信側３Ｖ以下 １００Ω以上

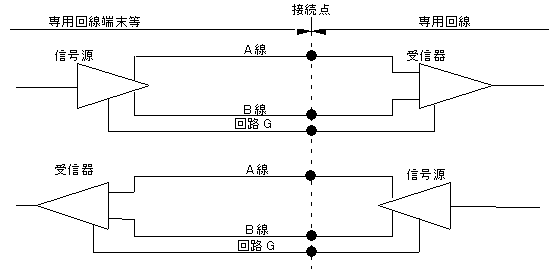

注１　専用回線と専用回線端末等の接続点との名称は次によります。
　　
　２　送出電圧は、Ａ線とＢ線、Ａ線と回路Ｇ及びＢ線と回路Ｇとの間の３．９ｋΩの負荷抵抗に対
　　する値をいいます。
　３　開放電圧は、Ａ線とＢ線、Ａ線と回路Ｇ及びＢ線と回路Ｇとの間の回路開放時の電圧とします。
　４　受信側インピーダンスは、Ａ線と回路Ｇを短絡し、Ａ線とＢ線との間に−１０Ｖから＋１０Ｖ
　　までの電圧を印加して測定した直流抵抗値及びＢ線と回路Ｇを短絡し、Ａ線とＢ線との間に−１
　　０Ｖから＋１０Ｖまでの電圧を印加して測定した直流抵抗値とします。

附則別表第４号　一般専用サービスの符号品目（２００ｂ／ｓ、３００ｂ／ｓ、１，２００ｂ／ｓ）
　　　　　　　の電気的条件（Ｖシリーズインタフェースを用いる場合）
品　　名 送　出　電　圧 受信側インピーダンス 開放電圧
２００ｂ／ｓ １５Ｖ以下 ３ｋΩ以上 送信側２５Ｖ以下
受信側　２Ｖ以下
３００ｂ／ｓ
１，２００ｂ／ｓ
注１　送出電圧は、３ｋΩから７ｋΩまでの負荷抵抗に対する値とします。
　２　受信側インピーダンスは、３Ｖから１５Ｖまでの印加電圧で測定した直流抵抗値とします。

附則別表第５号　一般専用サービスの符号品目（２００ｂ／ｓ、３００ｂ／ｓ、１，２００ｂ／ｓ）
　　　　　　　の電気的条件（Ｘシリーズインタフェースを用いる場合）
品　　名 送　出　電　圧 受信側インピーダンス 開放電圧
２００ｂ／ｓ １０Ｖ以下 １００Ω以上 送信側１２Ｖ以下
受信側　３Ｖ以下
３００ｂ／ｓ
１，２００ｂ／ｓ
注１　専用回線と、専用回線端末等との接続点の名称は次によります。

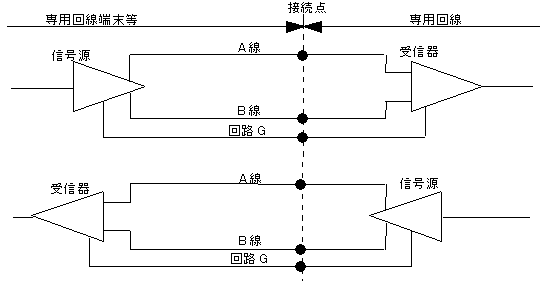

　　　@ＩＣ用平衡複流回路の場合
　　

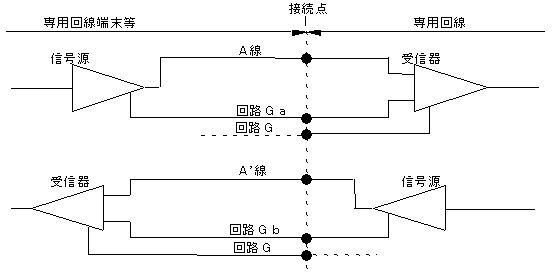

　　　AＩＣ用不平衡複流回路の場合
　　
　２　送出電圧とは、ＩＣ用平衡複流回路を使用するものにあっては、Ａ線とＢ線、Ａ線と回路Ｇ及
　　びＢ線と回路Ｇとの間、ＩＣ用不平衡複流回路を使用するものにあっては、Ａ線と回路Ｇａ、Ａ
　　線と回路Ｇ及び回路Ｇａと回路Ｇとの間に３．９ｋΩの抵抗を接続して測定した電圧をいいます。
　３　開放電圧とは、ＩＣ用平衡複流回路を使用するものにあっては、Ａ線とＢ線、Ａ線と回路Ｇ及
　　びＢ線と回路Ｇとの間、ＩＣ用不平衡複流回路を使用するものにあっては、Ａ線と回路Ｇａ、Ａ’
　　線と回路Ｇｂ、Ａ線と回路Ｇ、Ａ’線と回路Ｇ、回路Ｇａと回路Ｇ及び回路Ｇｂと回路Ｇとの間
　　を開放した時の電圧をいいます。
　４　受信側インピーダンスとは、ＩＣ用平衡複流回路を使用するものにあっては、Ａ線と回路Ｇを
　　短絡し、Ａ線とＢ線との間に−１０Ｖから＋１０Ｖまでの電圧を印加して測定した直流抵抗値及
　　びＢ線と回路Ｇを短絡し、Ａ線とＢ線との間に−１０Ｖから＋１０Ｖまでの電圧を印加して測定
　　した直流抵抗値をいい、ＩＣ用不平衡複流回路を使用するものにあっては、Ａ’線と回路Ｇを短
　　絡し、回路Ｇｂと回路Ｇとの間に−１０Ｖから＋１０Ｖまでの電圧を印加して測定した直流抵抗
　　値及び回路Ｇｂと回路Ｇを短絡し、Ａ’線と回路Ｇとの間に−１０Ｖから＋１０Ｖまでの電圧を
　　印加して測定した直流抵抗値をいいます。
